Plattenaufteilanlage PA 4136









Eine genaue Beschreibung entnehmen Sie bitte dem Tab Produkttext
Eine Generalüberholung fand vor kurzem durch unsere geschulten Techniker statt, wir bieten 1 Jahr Gewährleistung. Besonderes Merkmal ist der neue Steuerungscomputer, der Sie in die Vorzüge eines modernen Betriebssystems bringt, um die Maschine in Ihr Unternehmsnetzwerk einzubinden, während die gewohnte Bedieneroberfläche erhalten bleibt.
- 3150 mm Anschlagtiefe, 3100 mm Schnittlänge, 3100 mm Tischlänge
- 70 mm maximale Schnitthöhe, 3-Stufen-Schnitthöhenverstellung
- Automatisch laufendes Sägeaggregat, Vorschubgeschwindigkeit stufenlos regelbar (2-40 m/min), Rücklaufgeschwindigkeit 50 m/min
- Vorritzsäge von außen einstellbar
- Geregeltes Sägeaggregat für verlangsamtes Austauchen aus dem Material
- Vollautomatische Winkelanpress-Einrichtung bis 2400 mm
- 2 Luftkissentische
- Schieber mit Parallelanschlag und 6 Klemmfingern und 4 Doppelröllchenbahnen, angetrieben durch Servomotor über Zahnrad, max. 25 m/min im Vorschub - 40 m/min im Rücklauf
- 7,0 kw Sägemotor, 1,1 kw Ritzermotor
- Restschnitteinrichtung
- Siemens speicherprogrammierbare Steuerung (SPS)
- Schutzhaubenverriegelung, Lamellenschutzvorhang, staubgeprüft, integrierte Absaugkanäle
- Die Maschine entspricht den CE-Richtlinien
- 15" Flachbildschirm im schwenkbaren Bedienpult mit Tastatur und Maus

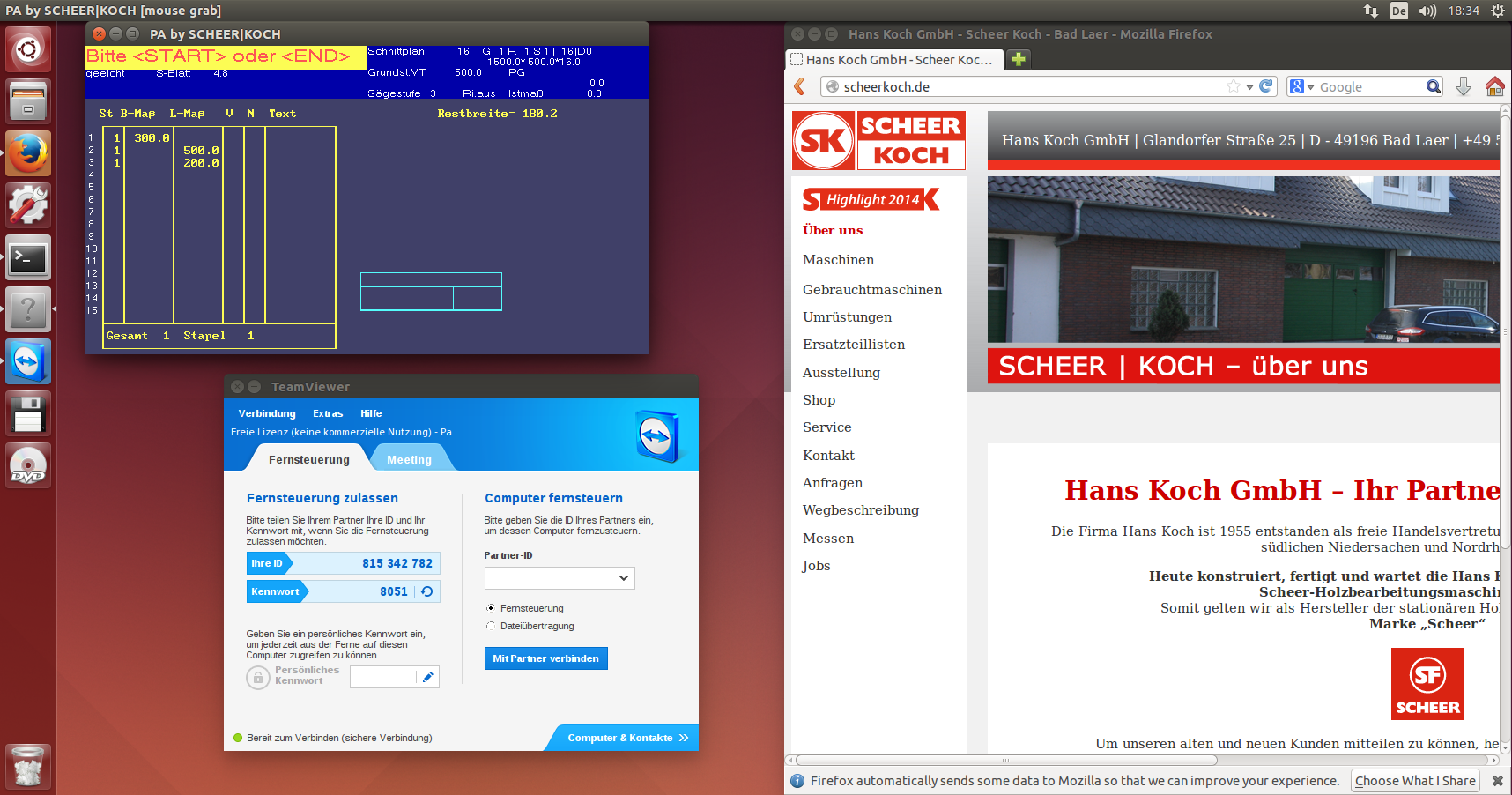

- Modernstes Linux Ubuntu Betriebssystem, Bedienprogramm mit grafischer Darstellung der Schnittpläne und des Ablaufes
- (Drahtlos-)Netzwerkfähig (kompatibel zu Windows, Linux, Mac und Novell Netzwerken), Fernwartung und Updates möglich
- Optimierung der Schnittpläne im Büro (optional, Optimierungsprogramm OPTIMAX) oder an der Maschine (Optimin)
- Frei einstellbare Etiketten, Etikettendruck während des Sägens - optional

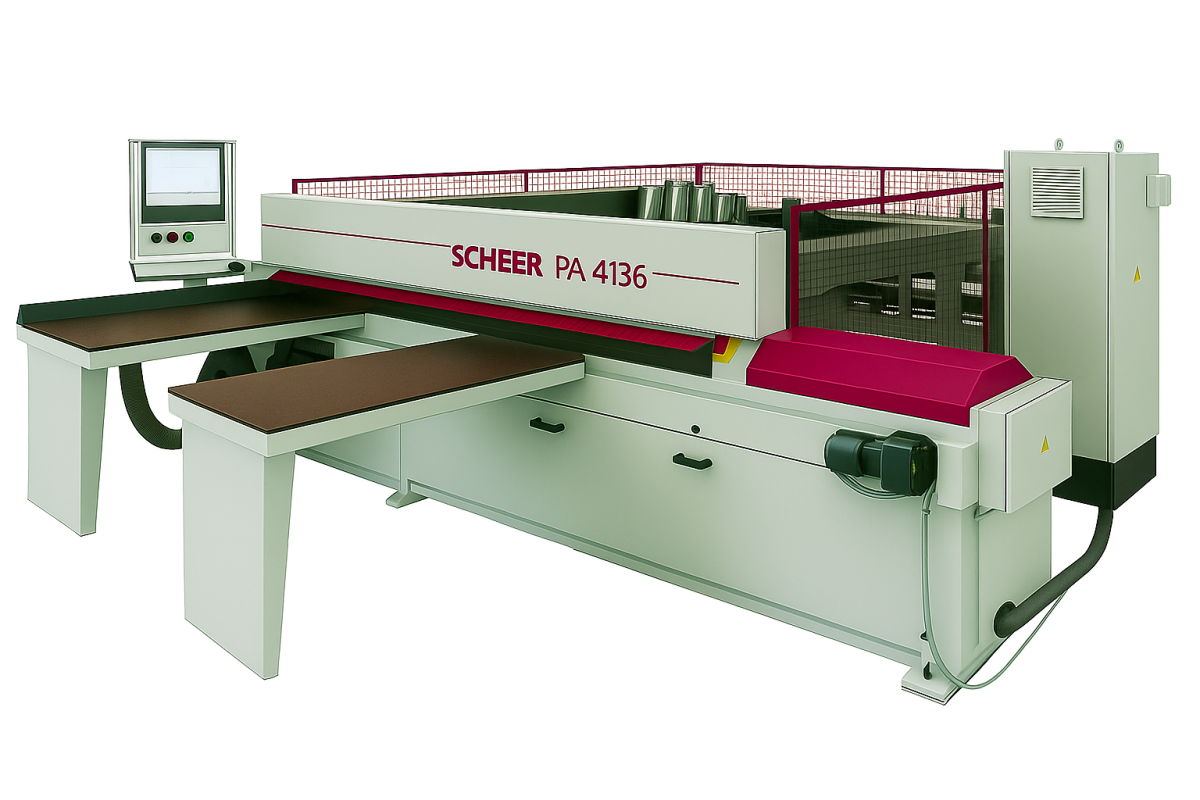

Plattenaufteilanlage PA 4136 3100 x 3100 DNC-AT
Diese gebrauchte Plattenaufteilanlage wurde im Jahr 2002 gebaut und von den Technikern der Hans Koch GmbH generalüberholt. Wir bieten Ihnen 1 Jahr Gewährleistung auf diese Maschine.
Mit einer Tischlänge von 3100 mm und einer Anschlagtiefe von 3150 mm sowie einer Schnittlänge von 3100 mm gehört die platzsparende Maschine zur größeren Kompaktklasse. Die Schnitthöhe beträgt maximal 70mm.
Die Längsschnittsäge FM 20-3100 besitzt gehärtete Führungen, auf denen das Sägeaggregat automatisch vor- und zurückläuft. Im Rücklauf wird der Sägewagen automatisch abgesenkt. Die Vorschubgeschwindigkeit beträgt 2- 40 m/min und ist über ein Potentiometer stufenlos regelbar. Die Rücklaufgeschwindigkeit erreicht im Eilgang 50 m/min, so sind zügige Bearbeitung und maximale Produktivität garantiert.
Die Vorritzsäge ist von außen einstellbar, ganz ohne Öffnen der Schutzhaube. Dadurch wird eine absolut ausrissfreie Schnittkante erreicht. Das Sägeaggregat wird geregelt über einen Servoantrieb, hier wird eine genaue Positionierung des Sägeaggregates ermöglicht - gut für Sonderprogramme und hohe Zeitersparnis.
Das geregelte Sägeaggregat ermöglicht das verlangsamte Austauchen des Sägeblattes aus dem Schnittgut sowie das Sägen von Ausschnitten, d. h. das Auftauchen des Sägeblattes im Werkstück ist genau regelbar.
In der Höhe ist das Sägeblatt durch eine 3-Stufen-Schnitthöhenverstellung positionierbar.
Für Ihre Sicherheit verfügt die Maschine über eine Schutzhaubenverriegelung und einen Lamellenschutzvorhang sowie diverse Notausschalter.
Für eine Späneabsauganlage sind bereits Absaugkanäle im Maschinenfuß und im Druckbalken gelegt. Die Maschine ist staubgeprüft und der geforderte Grenzwert von 2 mg/m3 wird deutlich unterschritten. Natürlich entspricht die Maschine den CE-Richtlinien.
Für präzise rechtwinklige Schnitte ist außerdem eine vollautomatische Winkelanpress-Einrichtung mit Anpressklaue für Querschnitte integriert, deren Verstellbereich bis 2400 mm reicht. Durch die automatisierte Steuerung über den Computer verlieren sie keine Zeit.
Das Material wird über die Werkstückauflagetische mit Luftkisseneinrichtung spielend leicht in die Maschine gelegt. Dort übernimmt ein federnd gelagerter Materialschieber, welcher mittels eines Servomotors über Zahnradantrieb direkt angetrieben und gesteuert wird, mit Parallelanschlag und 6 Klemmfingern das Werkstück. Dieser erreicht im Vorschub aus Sicherheitsgründen maximal 25 m/min, im Rücklauf 50 m/min.
Im Bereich des Winkelanschlags sind geschlossene Pertinaxplatten vorhanden, die auch die Aufteilung von schmalen Leisten ermöglichen, während ab 2400 mm Doppelröllchenbahnen Ihr Material kratzfrei transportieren.
Auch Restschnitte sind dank Restschnitteinrichtung bis minimal 5 mm für ein verlustfreies Arbeiten möglich.
Gesteuert wird die Säge über eine DNC-AT-Multi-Mikroprozessoren-Steuerung mit Siemens Automatisierungsgerät.

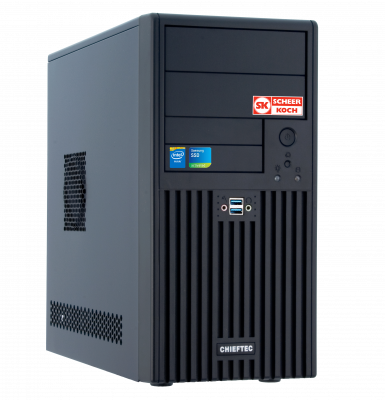

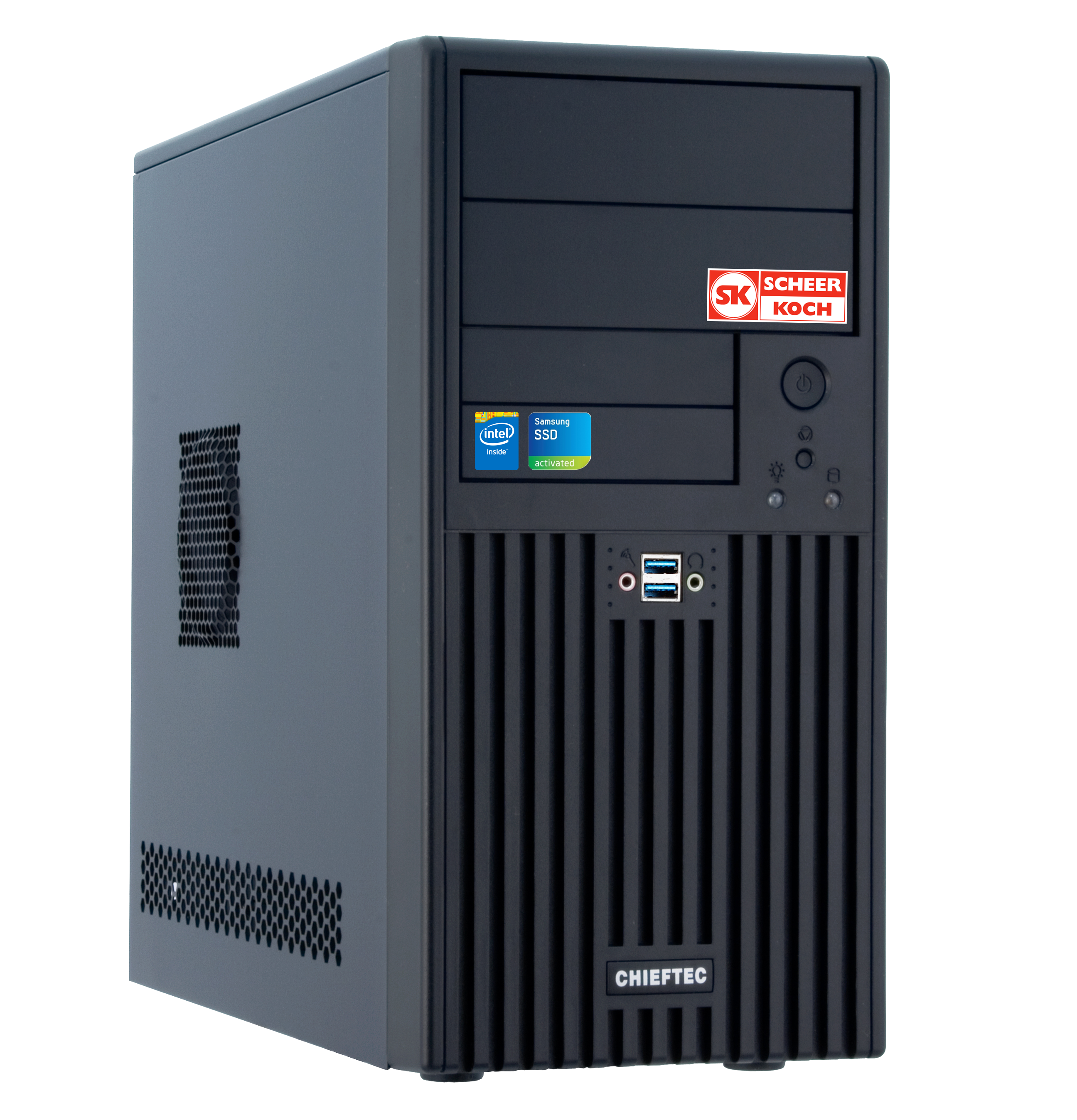

Der Maschinenführer bedient die Maschine an einem schwenkbaren Bedienpult mit 15" Flachbildschirm sowie Tastatur und Maus. Das Maschinenprogramm zeigt die grafische Darstellung der Schnittpläne sowie des Arbeitsablaufes der Anlage für eine noch einfachere Bedienbarkeit. Herzstück der überarbeiten Maschine ist ein Computer mit 128GB SSD, (drahtlos) Netzwerkfähigkeit, 4GB Arbeitsspeicher und Intel Prozessor - auf diesem läuft das modernste Linux Ubuntu, wodurch langfristige Verfügbarkeit von Ersatzteilen garantiert ist und Ihnen alle Möglichkeiten eines modernen Computers offen stehen. Schnittpläne optimieren Sie entweder ganz komfortabel im Büro und schicken diese dann per Netzwerk an Ihre Säge oder Sie erledigen dies direkt an der Maschine.
Sollte etwas mal nicht funktionieren haben unsere Techniker die Möglichkeit per Fernwartung auf Ihre Maschine zuzugreifen sowie Updates einzuspielen.
Weitere Daten:
Sägemotor 7,0 kW - Ritzermotor 1,1 kW (separat abschaltbar)
Zubehör:
1 Kreissägeblatt KSB 4005 für Sägemotor, ø 305 mm, Z = 60
1 Kreissägeblatt KSB 4006 für Ritzermotor, ø 200 mm, Z = 60 konisch
-
