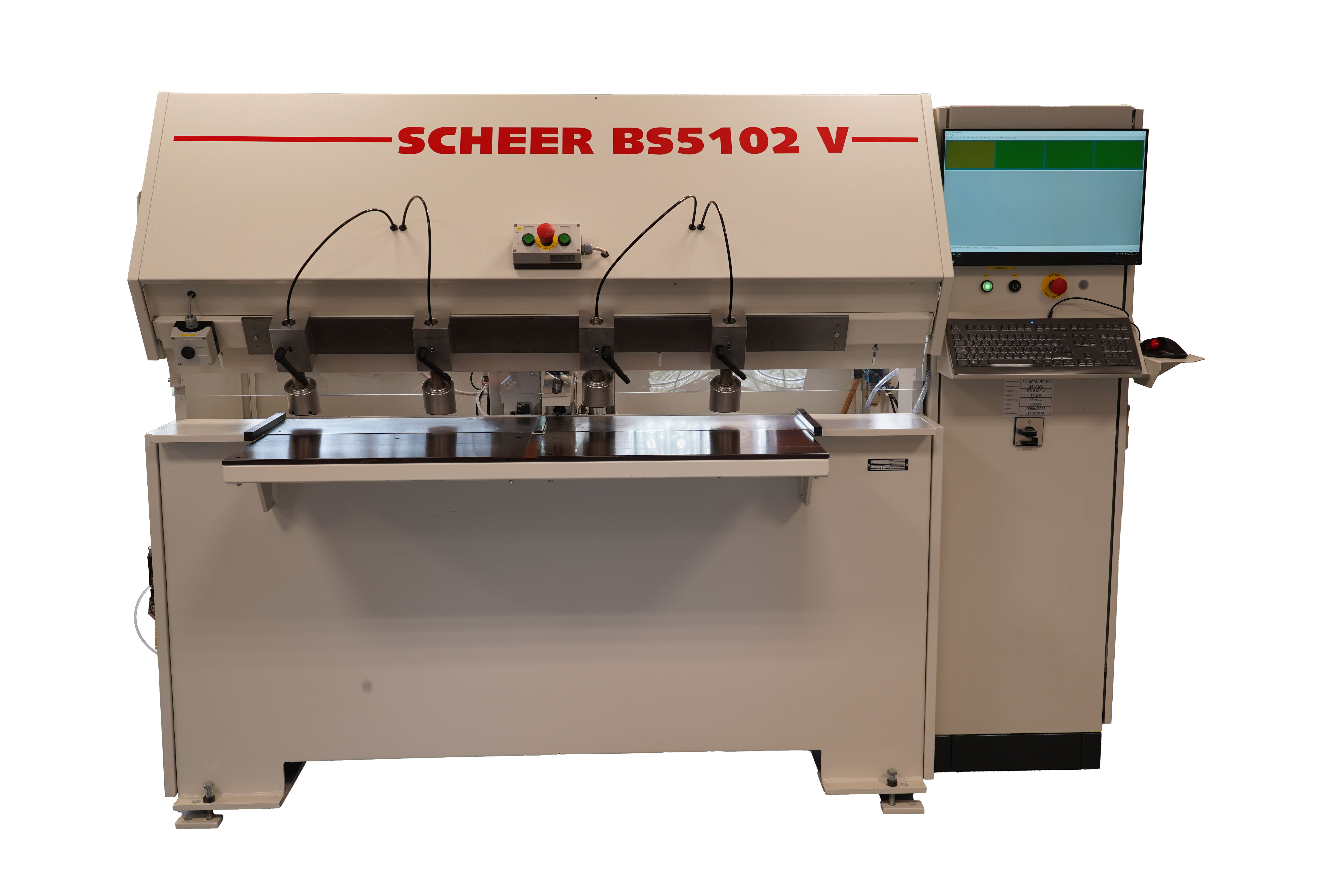

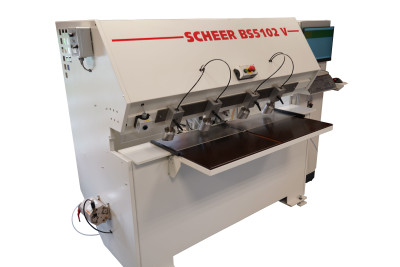

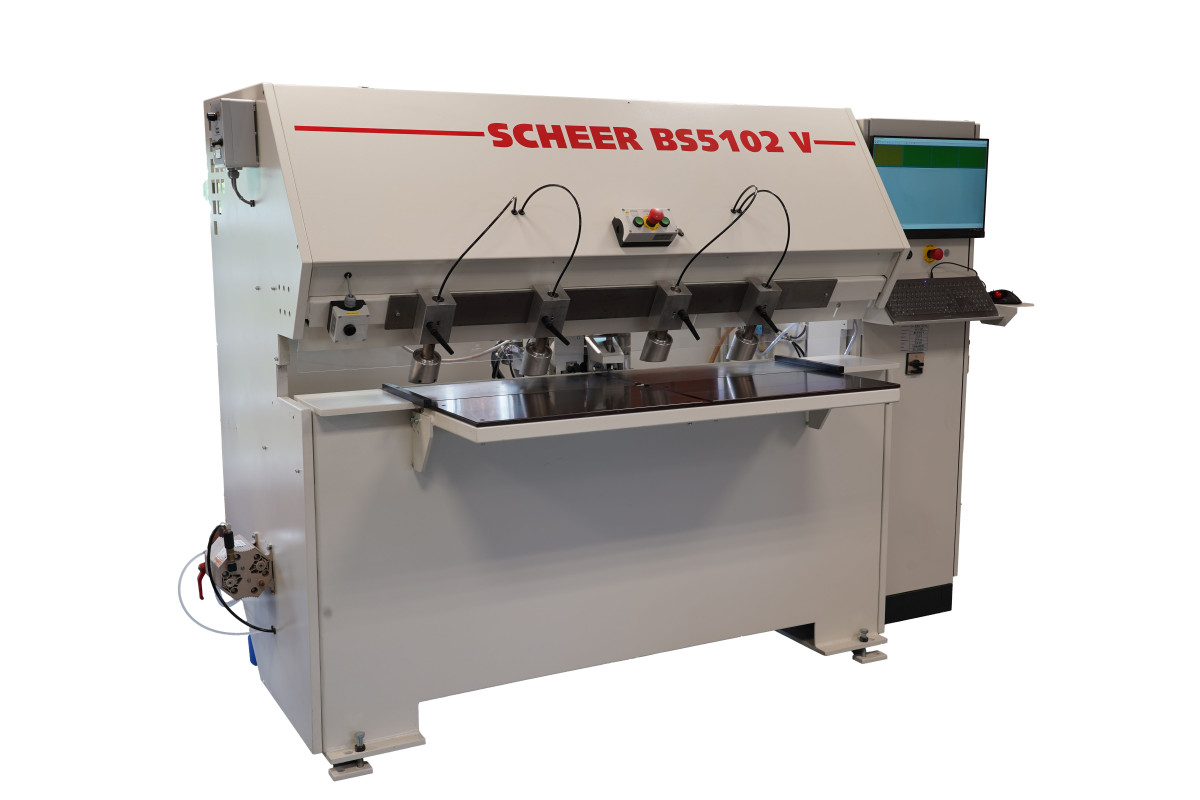

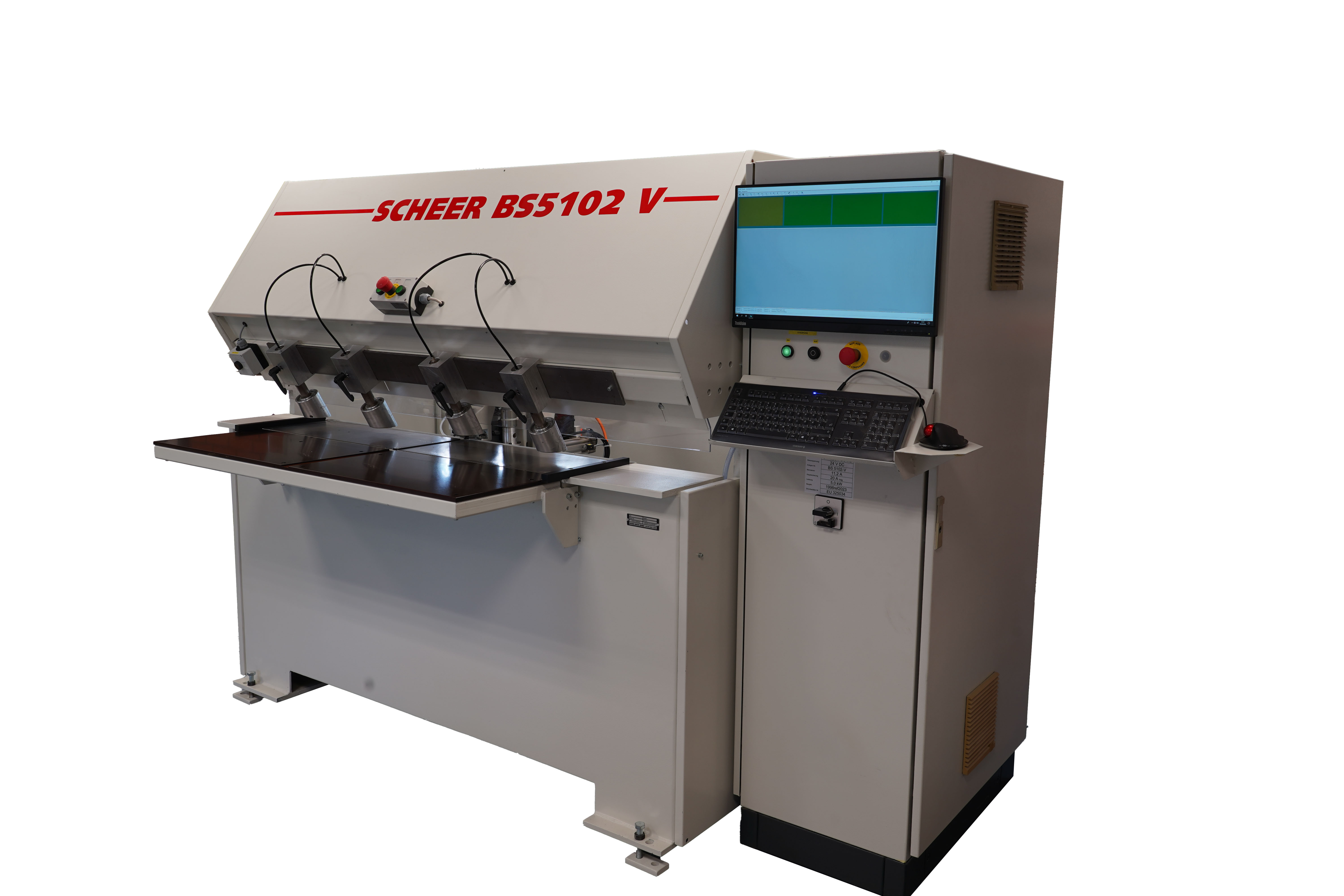

Dübelspecht BS 5102-V

Diese Maschine wird von unseren qualifizierten Technikern gründlich überholt, umfassend getestet und mit einem Jahr Gewährleistung angeboten.

Die perfekte Lösung für alle stirnseitigen Bohrungen

Die Maschine bietet zwei Betriebsmodi: Sie kann entweder nur Bohren oder nur Dübel eintreiben. Ihre volle Leistung entfaltet sie jedoch, wenn beide Prozesse gleichzeitig ausgeführt werden. Die Dosierung der Leimmenge erfolgt präzise über die SPS-Steuerung. Dank modernster Technologie bietet die Maschine maximale Flexibilität bei gleichzeitig null Rüstzeiten.


• Bohren oder Dübel eintreiben: Wählbar in beiden Varianten.

• Maximale Leistung: Bei gleichzeitiger Durchführung beider Prozesse.

• Präzise Leimdosierung: Über die SPS-Steuerung.

• Höchste Flexibilität: Durch modernste Technik.

• Keine Rüstzeiten: Für eine effiziente Nutzung.

Ausstattung:

• X-Achse gesteuert: Maschinenständer als Werkstückauflage, X-Support mit Linearführung und Zahnstangenantrieb, betrieben von einem Servomotor.

• Integrierte Komponenten: Bohrmotor, Leimvorrichtung und Dübeleintreibeinrichtung.

• Verstellbarkeit: Bohrtiefe und Dübelüberstand direkt am Bohrsupport einstellbar.

• Werkstückspannung: Durch Spannerportal mit vier verstellbaren Spannzylindern.

• Präzise Werkstückspannung: Kurzhubspannzylinder (30° schräg angeordnet) drücken das Werkstück exakt an die Anschlagkante.

• Flexibilität der Spannsysteme: Spanner können wahlweise in zwei Gruppen im Wechsel oder gleichzeitig angesteuert werden.

• Werkstückanlage: Mit Anschlaglinealen links, rechts und mittig auf dem Maschinentisch.

• Vergrößerte Auflagefläche: Der Maschinentisch sorgt für eine erweiterte Werkstückauflage.

• Zubehör: Zwei Seitenanschlaglineale und zwei niedrige Seitenanschläge für gedübelte Teile.

Steuerung:

• PC-basierte Steuerung: Siemens SPS-Steuerung.

• Programmierung: Dialogorientiert mit dem WP-Studio.

• Betriebssystem: Windows 10.

• Anzeige: 17" Farbdisplay mit grafischer Unterstützung.

• Werkstückprogramme: Je ein Programm für das linke und rechte Maschinenbedienfeld (spiegelbar/nicht spiegelbar).

• Leimdosierung: Programmierbare Leimmenge pro Werkstückprogramm.

Optionale Ausstattung:

• Y-Achse: Automatische Verstellung des Bohr-, Leim- und Dübeleintreibaggregats über das Programm.

• Elektronische Leimüberwachung: Überwachung des Leimflusses mit programmierbarer Verschlusszeit der Düse.

• Zusätzlicher Bohrmotor: Für flächenseitige Bohrungen, von oben arbeitend.


Diese Maschine kombiniert Flexibilität, Präzision und eine hohe Effizienz – ideal für den modernen Maschinenpark.

Diese Maschine bietet präzise und effiziente Lösungen für stirnseitige und flächenseitige Bohrungen mit hoher Flexibilität und automatisierter Steuerung.

Vereinbaren Sie bitte einen Vorführtermin bei uns im Hause.
