Technische Beschreibung:

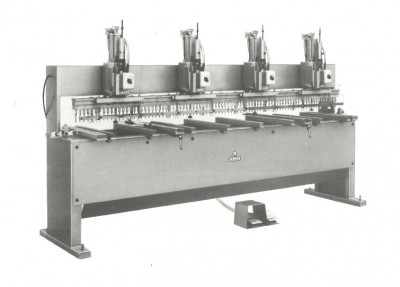

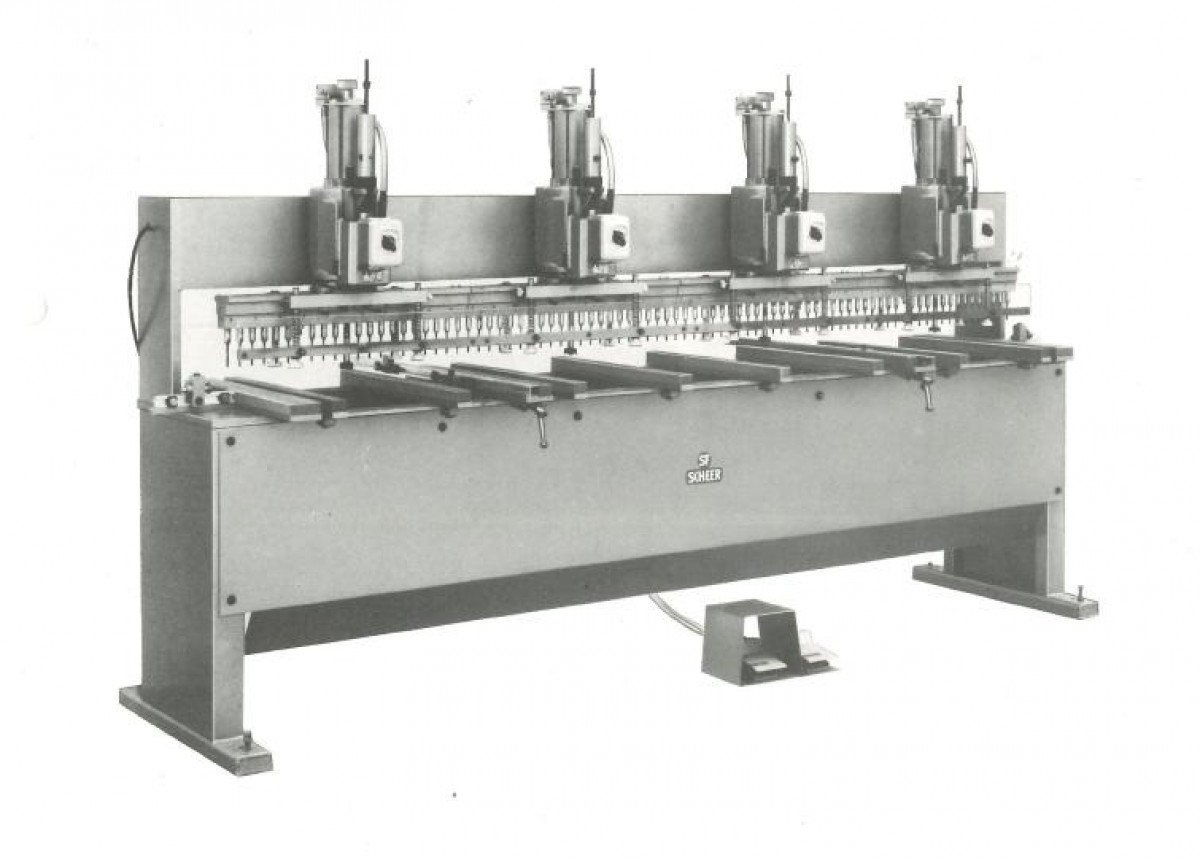

Die Maschine besteht aus einer genauen Führungsbahn, an welcher Bohraggregate mit 21-spindligen Bohrspindelleisten fest angebaut sind. Die Führungsbahn ruht auf einem stabilen, an 3 Seiten geschlossenen Unterbau, wobei die Portalbauweise das Durchschieben von Werkstücken erlaubt.
Am Werkstück-Auflagetisch, welcher als Rost ausgebildet ist, sind 3 Anschlaggruppen für 2 Lochreihen vorhanden. Die Anschläge auf diesen Anschlaggruppen sind nach Maßskalen schnell einstellbar und so ausgebildet, daß die vorderen pneumatisch absenkbar sind.
Weiter sind Winkelschschläge und 2 sinnvolle Breitenanschläge im Lieferumfang enthalten.
Zum Festhalten der Werkstücke während des Bohrvorganges dienen 16 federnd gelagerte Niederhalter. Die pneumatische Steuerung arbeitet vollautomatisch nach Impulsgabe über Fußventil.
Ein Notstop-Ventil ist ebenfalls vorhanden. Der elektrische Zentralschalter befindet sich an linker Maschinenseite, außerdem ist an jedem Bohraggregat ein Einzelschalter mit thermischem Motorschütz anqebaut.
Technische Daten:
Arbeitslänge: 2700 mm
Bohraggregate: 4 Bohrmotoren Typ BM 602- 380 Volt, 50 Hz, n = 2800, 2,5 PS Leistung, mit eingebautem pneumatischem Vorschub und Rücklauf, Hub max. 130 mm, mit angebautem Umsteuerventil und Ölbremszylinder, 21-spindliges Vorsatzgetriebe, Spindelabstand 32 mm
Bohrabstände: min. 32 mm, max. 2656 mm
Anschlagtiefe: 600 mm (auf Wunsch größer)
Anzahl der Bohrspindeln: 84 Stück, jeweils 32 mm Abstand
Lieferumfang:
komplette Reihenbohrmaschine DB 16 mit 2700 mm Arbeitslänge, ausgestattet mit 4 Bohraggregaten Typ BM 602-220/380 V, 2,5 PS Leistung, insgesamt 84 Bohrspindeln, mit vollautomatischer Pneumatik-Steuerung und 16 Niederhaltern, Wartungseinheit.
