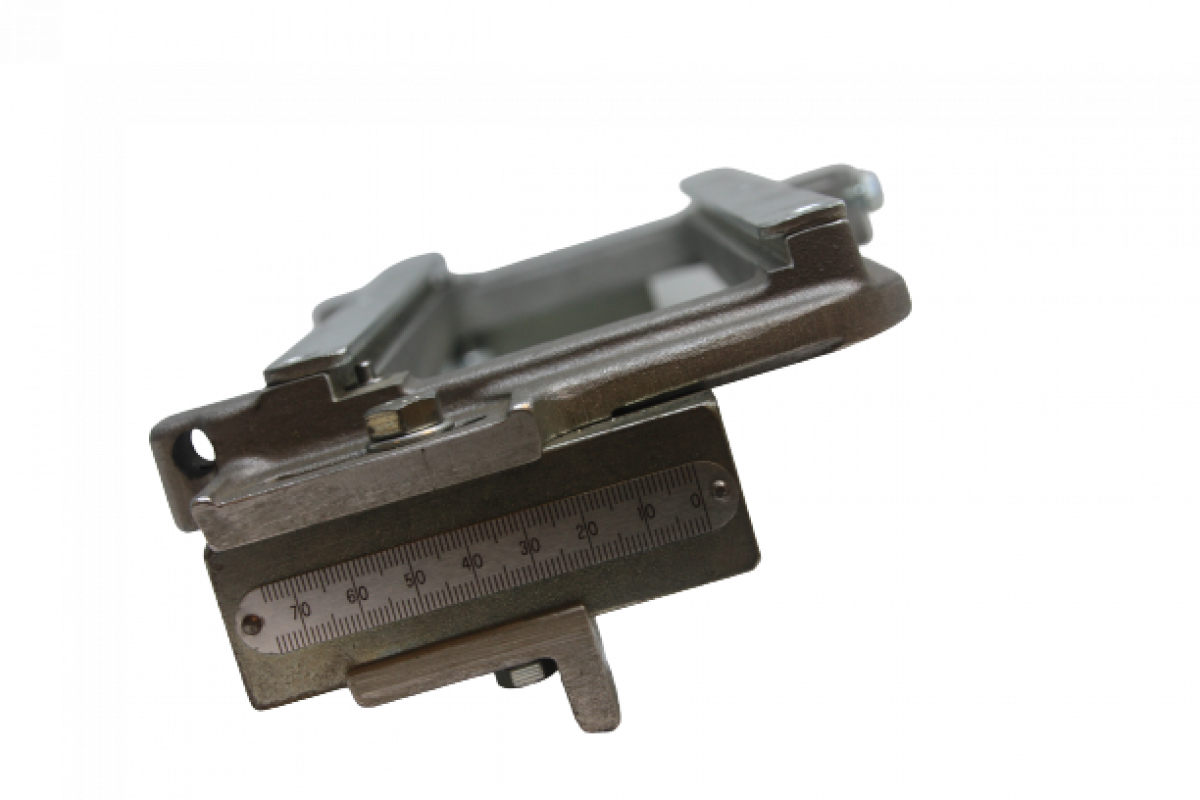

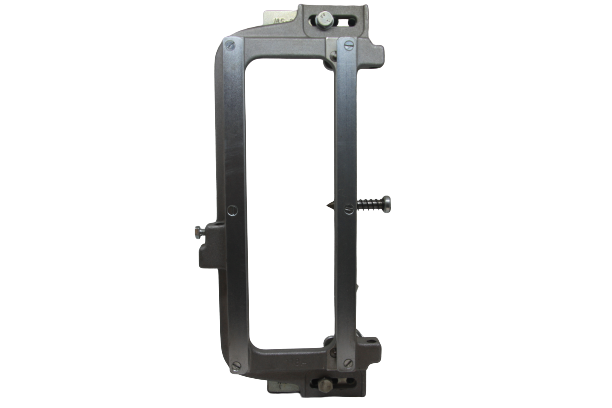

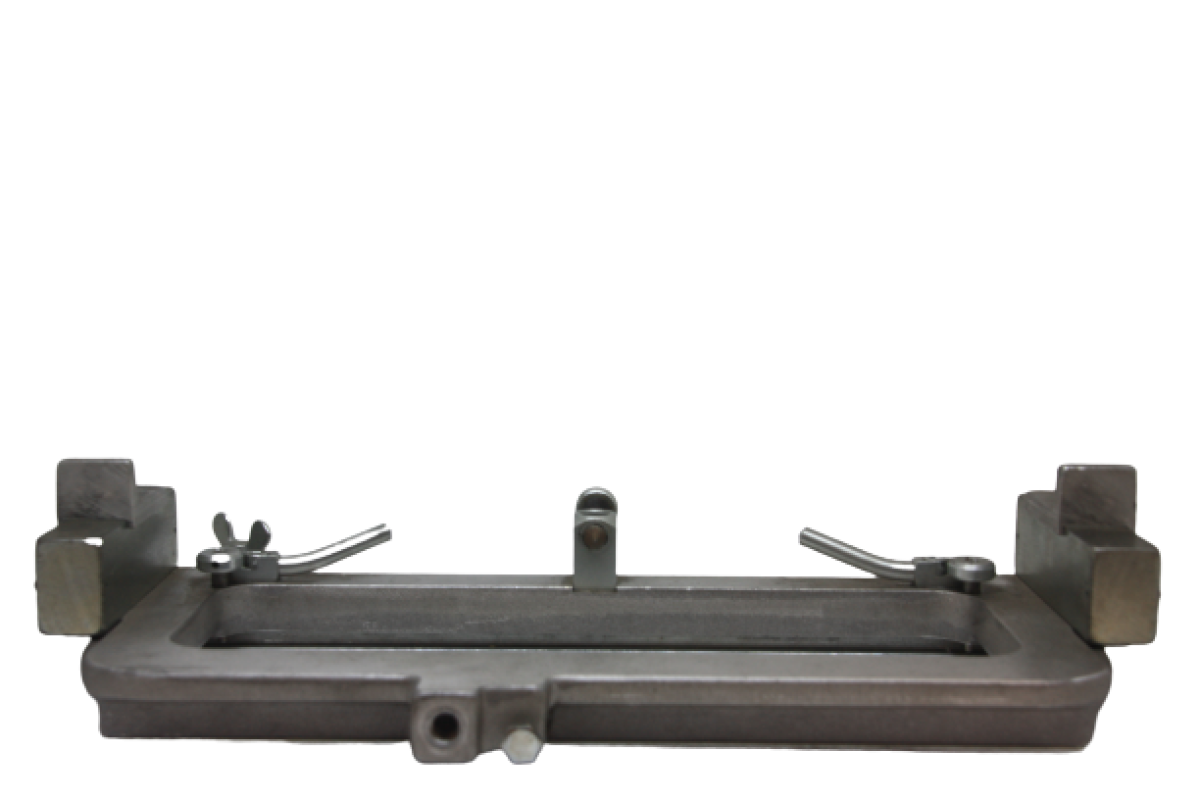

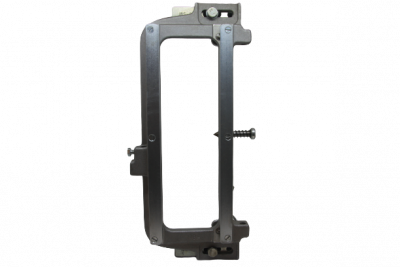

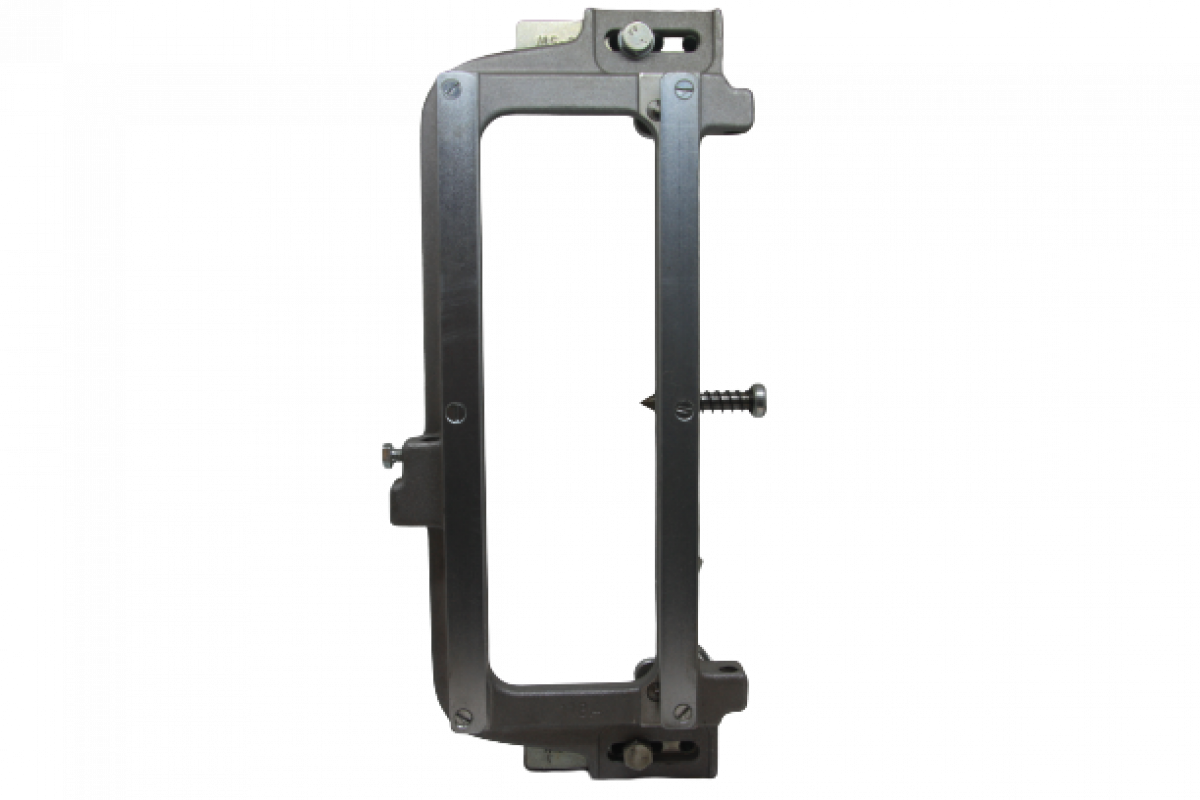

Beschlag-Einfräsgerät BE 10

Beschlag-Einfräsgerät

Unser Beschlag-Einfräsgerät BE 10 mit den ein- und verschiebbaren Frässchablonen ergibt fertige Einstellungen und dadurch lagerichtige Ausfräsungen.
Verschiedene Beschlaggruppen weisen unterschiedliche Anschlagvoraussetzungen auf. Dem tragen eine Reihe den speziellen Erfordernissen angepasste, auswechselbare anschlagpaare Rechnung, deren Einstellmaße auf den Frässchablonen vermerkt sind. Die Frässchablonen sind einschieb- und verschiebbar und werden mittels eines Rastbolzens in der richtigen Lage festgehalten. Der Rastbolzen wird durch den Rastbolzenhebel abgehoben. Jeder Formausschnitt in den Frässchablonen besitzt eine eigene Raststellung.
Ein Mittenzeiger am Fräsgerät sowie eine Anschlagstange erleichtern das Aufsetzen der Frässchablone auf dem Holz. Die in einem großen Bereich verstellbare Schnellspannung hält das Einfräsgerät immer sicher fest. Die bestmöglichste Ausnützung der vielen Vorteile wird bei der Verwendung der Handoberfräse Type HM 14 erzielt. Der angebaute Revolverschlag ermöglicht die Einstellung von 3 verschiedenen Frästiefen pro Arbeitsgang. Meist wird auch für mehrere Arbeitsgänge bzw. Beschlagteile der gleiche Fräser eingesetzt, was ein flüssiges Arbeiten ohne dauernde Umstellungen ermöglicht.
Technische Daten
Fräslänge                                           bis 240mm
Fräsbreite                                          bis ca. 40 bzw. 60mm
Spannbereich                                   bis ca. 200mm
Gewicht arbeitsfertig                    ca. 2,5 kg

Lieferumfang
Beschlag-Einlassgerät BE 10 mit Spanneinrichtung, Rasteinrichtung, Mittezeiger
Auf besondere Bestellung
Fräsgarnituren, Kopierring
