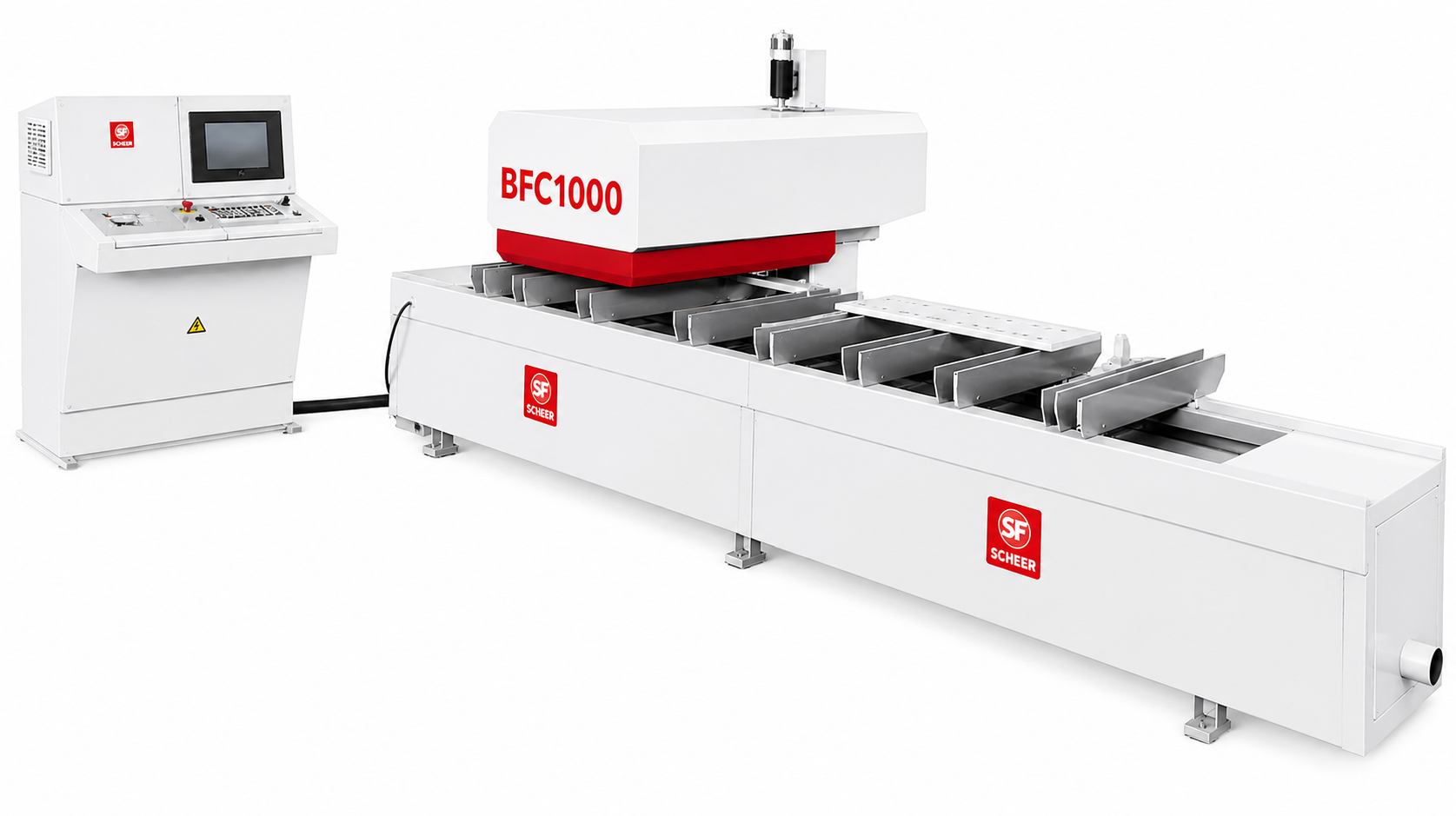

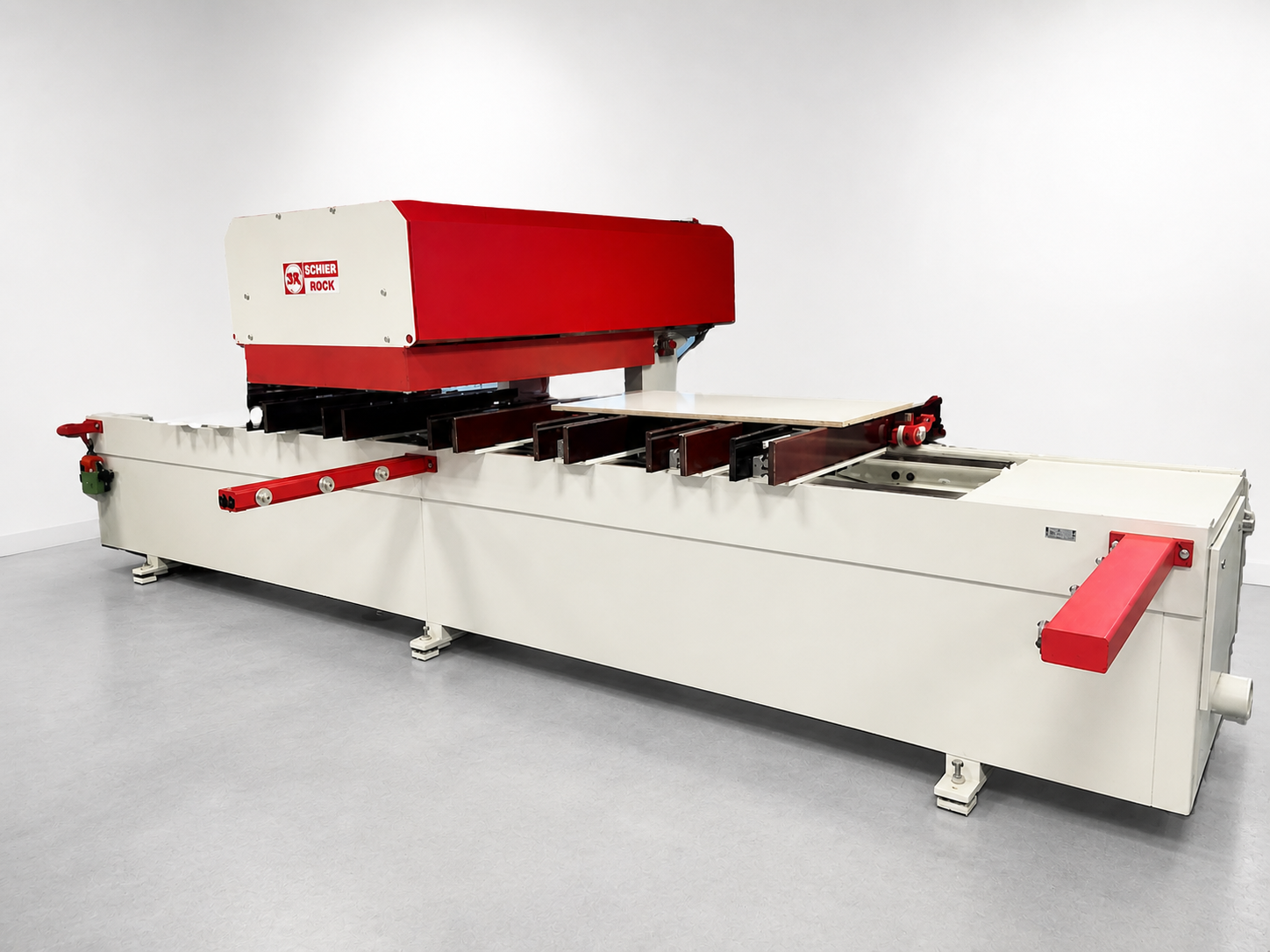

Dieses
Bohr- und Fräscenter BFC 1000 wurde im
Jahre 1992 gebaut und wird durch die Techniker der Hans Koch GmbH
generalüberholt und gesäubert - Verschleißteile werden also ausgetauscht, mögliche Defekte repariert und alte Steuerungselemente nach Möglichkeit durch Neuentwicklungen ersetzt.
Die Maschine ermöglicht das rationelle
- Dübellochbohren vertikal und horizontal
- Bohren von Lochreihen oder -gruppen
- Einbohren von Möbelbeschlägen
- Fräsen von Nuten, Aussparungen und Konturen
ganz ohne Werkzeugwechsel oder Anschlagverstellung.
Eine speziell auf das Bohr- und Fräszentrum abgestimmte Bedieneroberfläche mit
grafischer Unterstützung erleichtert das Programmieren und die Steuerung der Anlage entlastet so den Bediener.
Die 8 Auflagegruppen mit je 3 Saug-Vakuum-Spannern, welche durch eine leistungsstarke Vakuumpumpe angetrieben werden, sind
verschiebbar und lassen sich außerdem jeweils um
30 Grad nach links oder rechts schwenken. Dadurch ist eine optimale Aufspannung, auch bei Form-Werkstücken, gewährleistet.
Ob Reihenbohrungen, Beschlagbohrungen oder Konstruktionsbohren vorzunehmen sind, ob Nuten eingefräst werden sollen: Selbst das schwierige
Konturenfräsen lässt sich dank der intelligenten Steuerung problemlos bewältigen.
Dabei stehen zum
vertikalen Bohren 20 einzeln ansteuerbare Bohrspindeln zur Verfügung während das
horizontale Bohren mit einem besonderen Aggregat an
3 Seiten möglich ist. Zudem sind seperate Aggregate zum
Nuten und
Fräsen vorhanden.
Das Bearbeitungszentrum ist mit einem besonders
stabilen und in verrippter Schweißkonstruktion gehaltenen Maschinenkörper ausgestattet, der an der maschinenrückseite gehärtete und geschliffene Längsführungen besitzt. Auf diesen Führungen wird der Mehrzweck-Support auf Kugelführungsbüchsen in X-Richtung verfahren. Innerhalb des Supportes bewegen sich - ebenfalls auf gehärteten und geschliffenen Rundführungen - Bohr- und Fräsaggregate in Y- und Z- Richtung.
Alle Achsen (X, Y und Z) werden mit
Kugelrollspindeln angetrieben, das bedeutet
höchste Präzision. Als Antriebsmotoren dienen moderne bürstenlose Vorschubmotoren, welche in 4-Quadranten-Regelung angesteuert werden.
Entlang der X-Anschlagkante sind Anschläge angebracht, welche
zentral pneumatisch abgeschwenkt werden können. Winkelanschläge links und rechts sowie der serienmäßig mitgelieferte Mittelanschlag für Doppelnutzen bei kleineren Werkstücken sind mit diesem Abschwenksystem verbunden.
