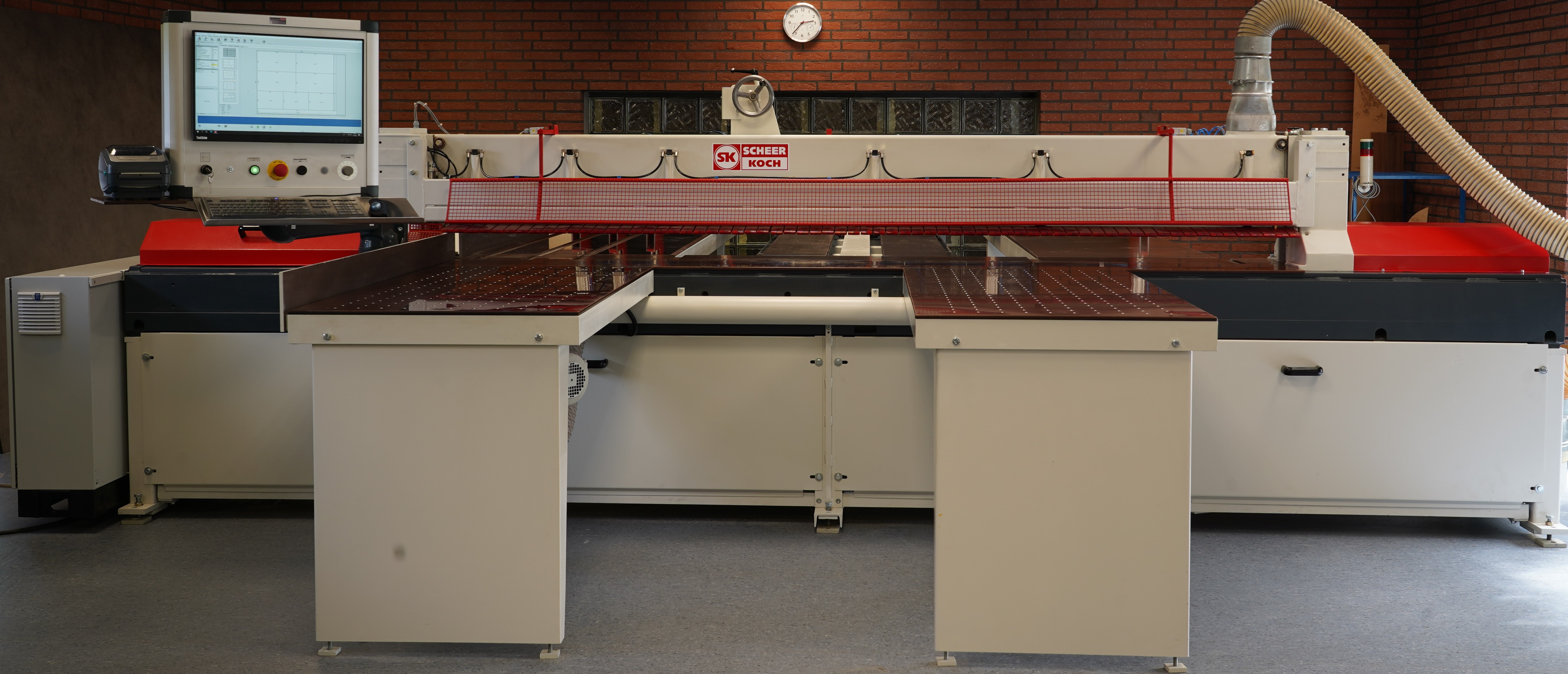

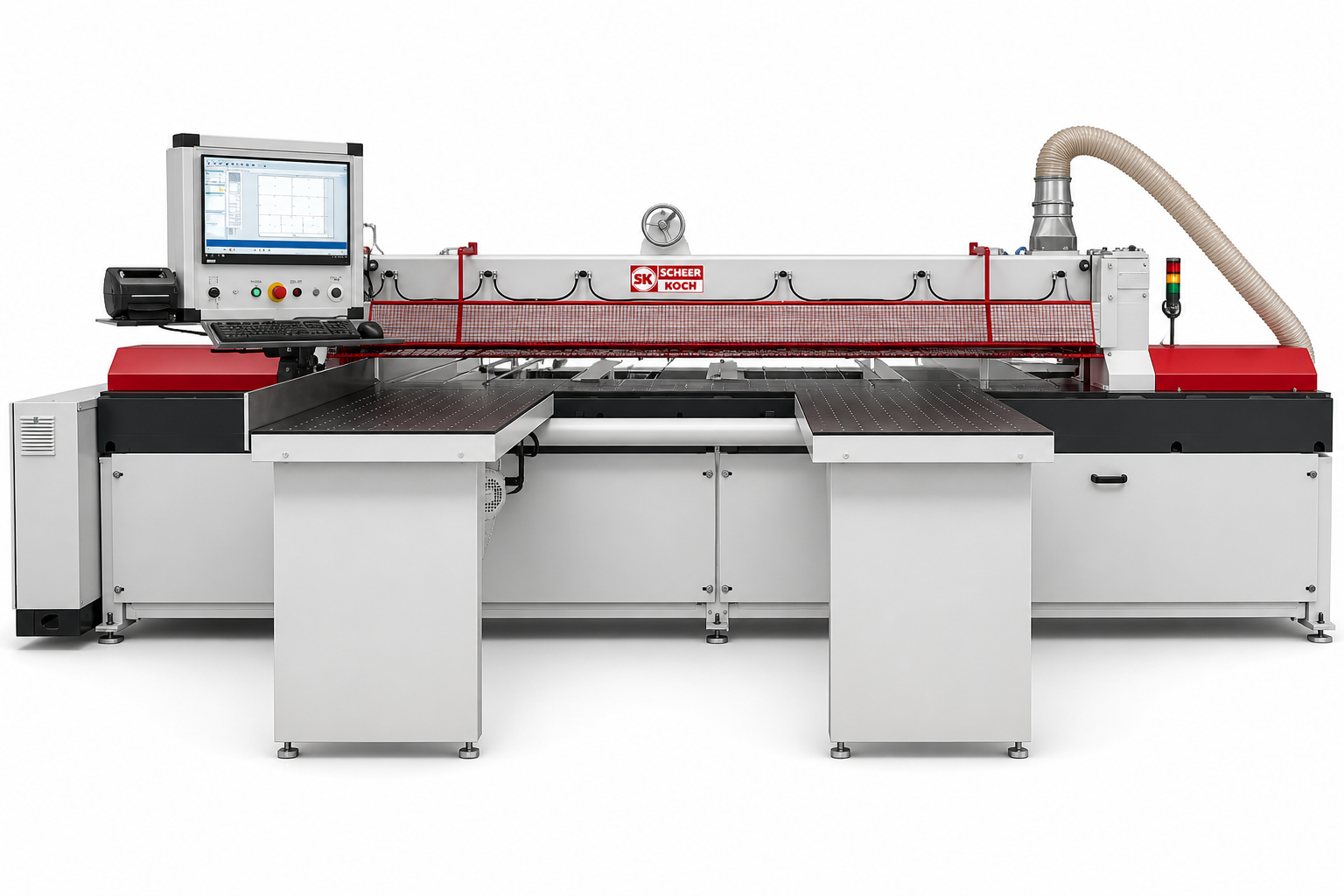

Plattenaufteilanlage FM 16 -3100

• Antrieb:
  Küenle Umrichter mit Stöber Synchron-Servoantrieben (neueste Generation)
  → Integrierter Absolutwertgeber für höchste Positioniergenauigkeit und Regeldynamik

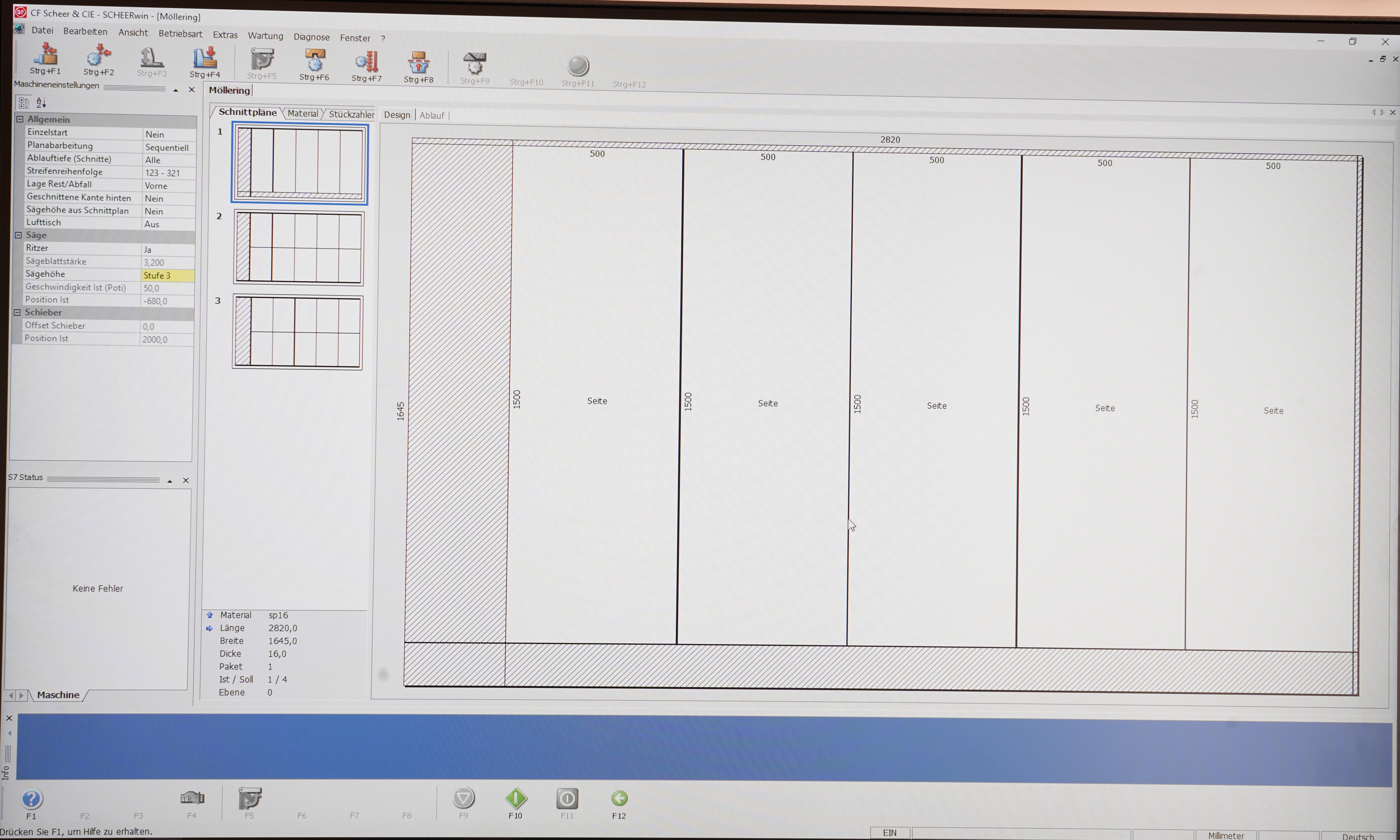

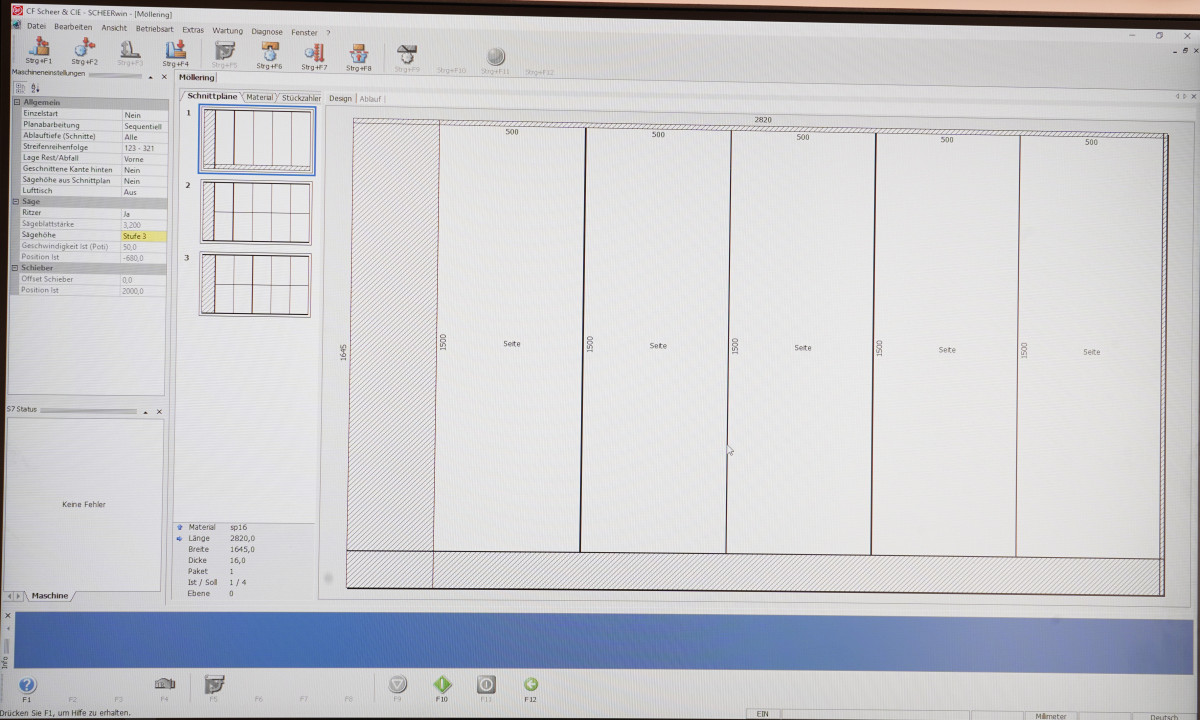

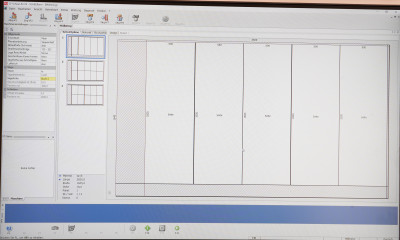

• Bedienoberfläche:
  SCHEERWIN mit SPS-Programm
  → Dokumentenorientierte, grafische und intuitive 64-Bit-Lösung unter Windows 10

1. Längsschnittsäge FM 16-3100

• Gehäuse mit gehärteten Führungen

• Automatischer Vor- & Rücklauf des Sägeaggregats (Rücklauf automatisch abgesenkt)

• Vorschubgeschwindigkeit: 2–40 m/min (stufenlos per Potentiometer)

• Rücklaufgeschwindigkeit: Eilgang

• Absaugkanäle im Maschinenfuß & Druckbalken (einstellbar)

• Sägemotor: 7,0 kW

• Ritzermotor: 1,1 kW (separat abschaltbar)

• Schnittlänge: 3100 mm

• Sägeblattüberstand: 80 mm

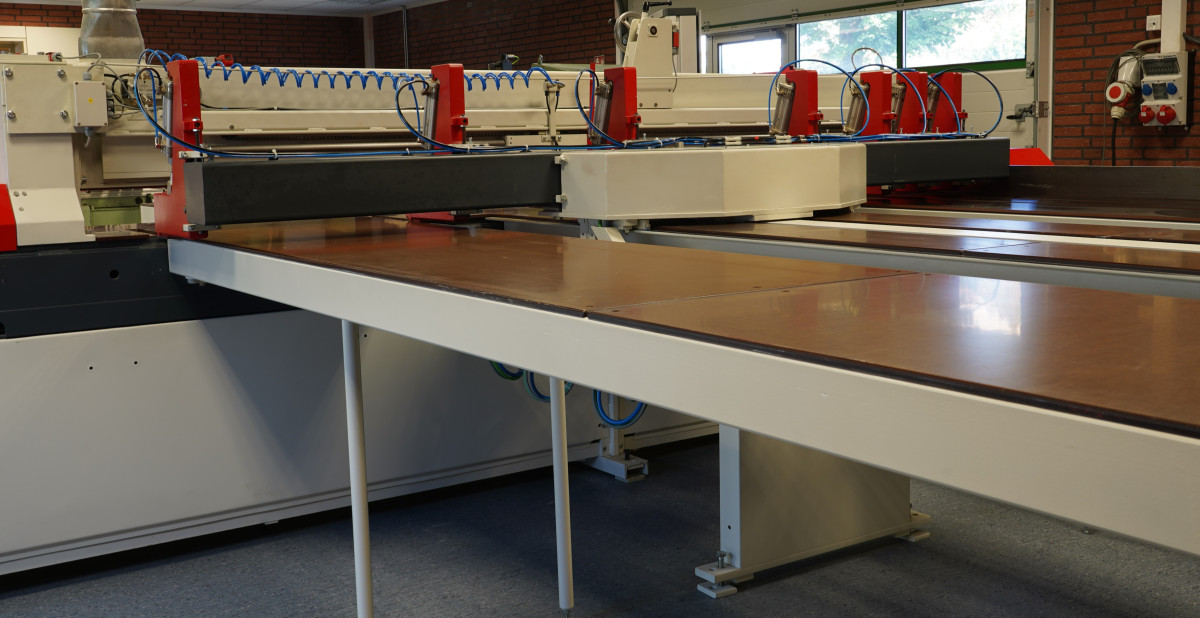

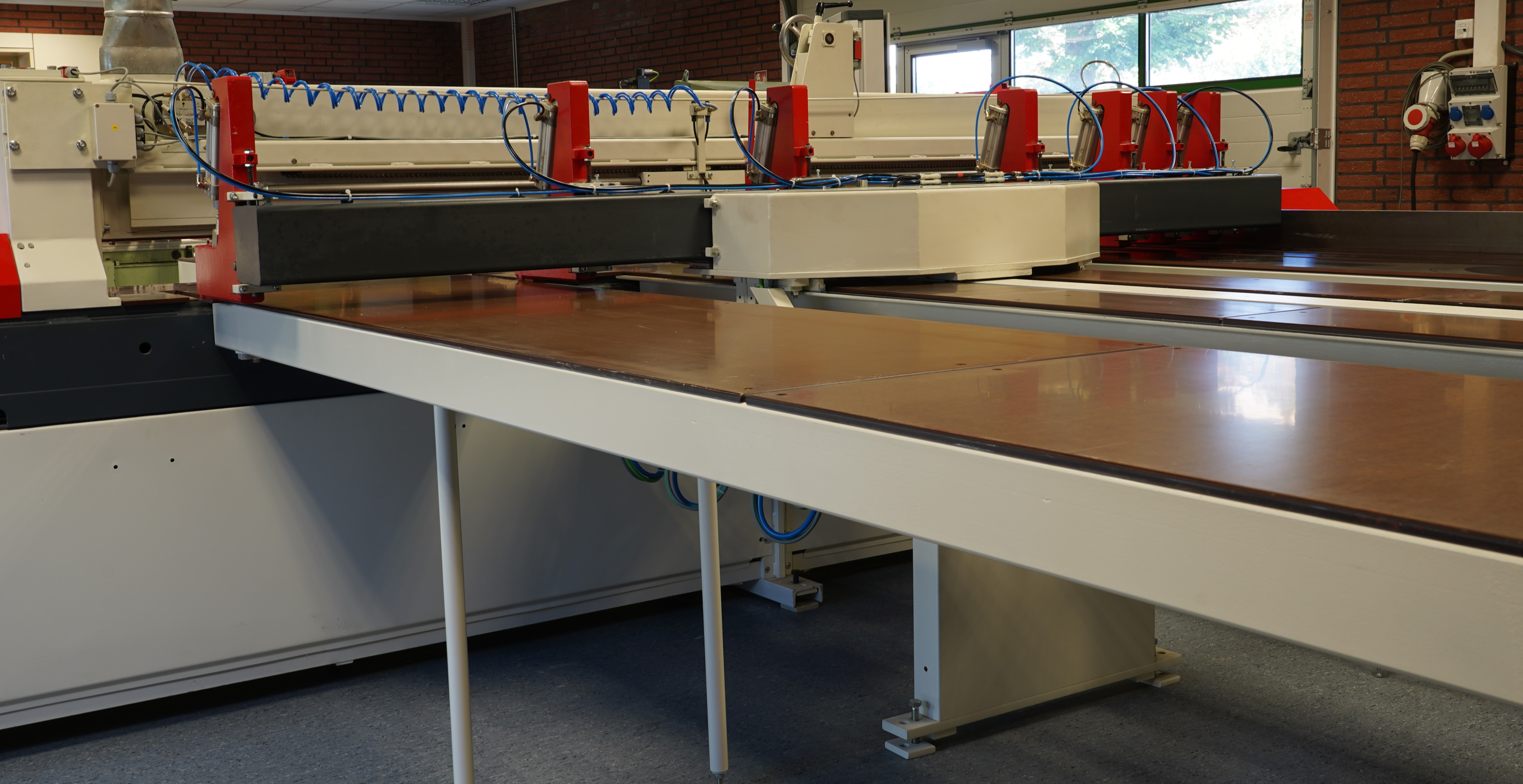

2. Materialvorschubtisch HP 5021

• Rückseitiger Anbau an FM 16

• Antrieb durch Stöber-Servomotor

• Maßerfassung über Impulsgeber & Messzahnstange

• Maßauflösung: 0,05 mm → höchste Anfahrgenauigkeit

• Vorschubgeschwindigkeit: 25 m/min

• Tischlänge: 3100 mm

• Anschlagtiefe: 3100 mm

3. Winkelanpress-Einrichtung WP

• Mit Anpressklaue für Querschnitte

• Verstellbereich: bis 2400 mm

• Betrieb: vollautomatisch

4. Restschnitteinrichtung SP 5000

• Für Restschnitte bis minimal 5 mm

• (Hinweis: „Nsbounwk Tsq Nvq Dkslc“ → vermutlich Tippfehler / unklarer Text)

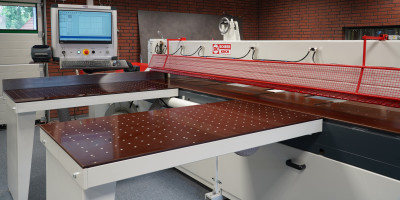

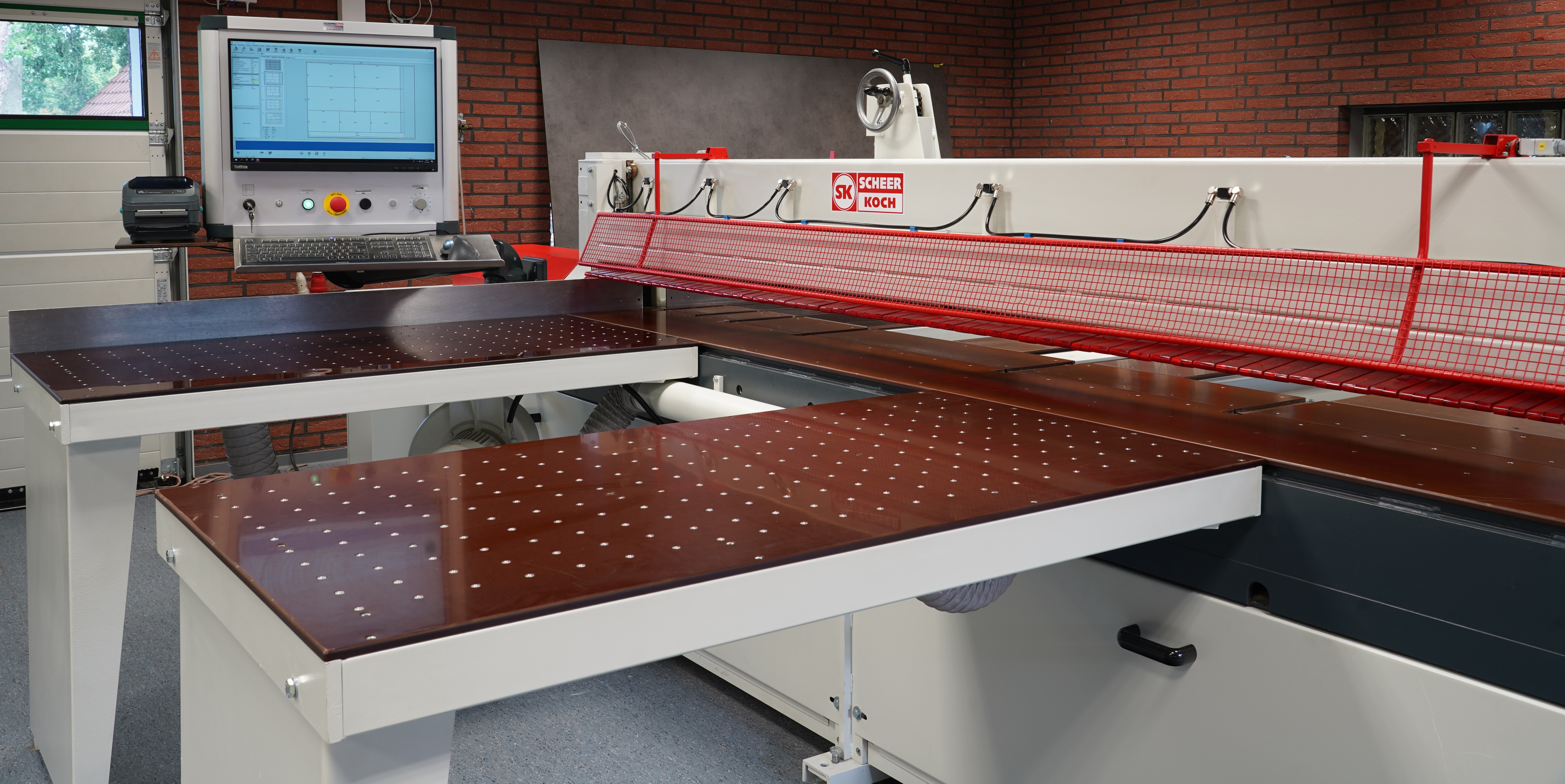

5. Winkelanschlagtisch HP 5024

• Vorderseitiger Anbau

• Tischgröße: 1800 x 800 mm

• Material: Bearbeiteter Stahlwinkel, Auflage aus Pertinax

6. Werkstückauflagetisch HP 5025

• Vorderseitiger Anbau

• Tischgröße: 1800 x 800 mm

• Auflage: Pertinax

7. Luftkisseneinrichtung

• Integriert in Tische HP 5024 & HP 5025

• Inklusive Radialventilator

• Kreissägeblatt KSB 4005: ø 305 mm, Z = 60 (für Sägemotor)

• Kreissägeblatt KSB 4006: ø 200 mm (für Ritzermotor)

• Zustand: Generalüberholt & neuwertig

• Funktionsfähigkeit: Voll funktionsfähig

• Gewährleistung: 12 Monate

• 7 Jahre Garantie auf Maschinenkonstruktion und Führungsbahnen

• Ausgenommen: elektrische Zulieferteile und Verschleißteile
