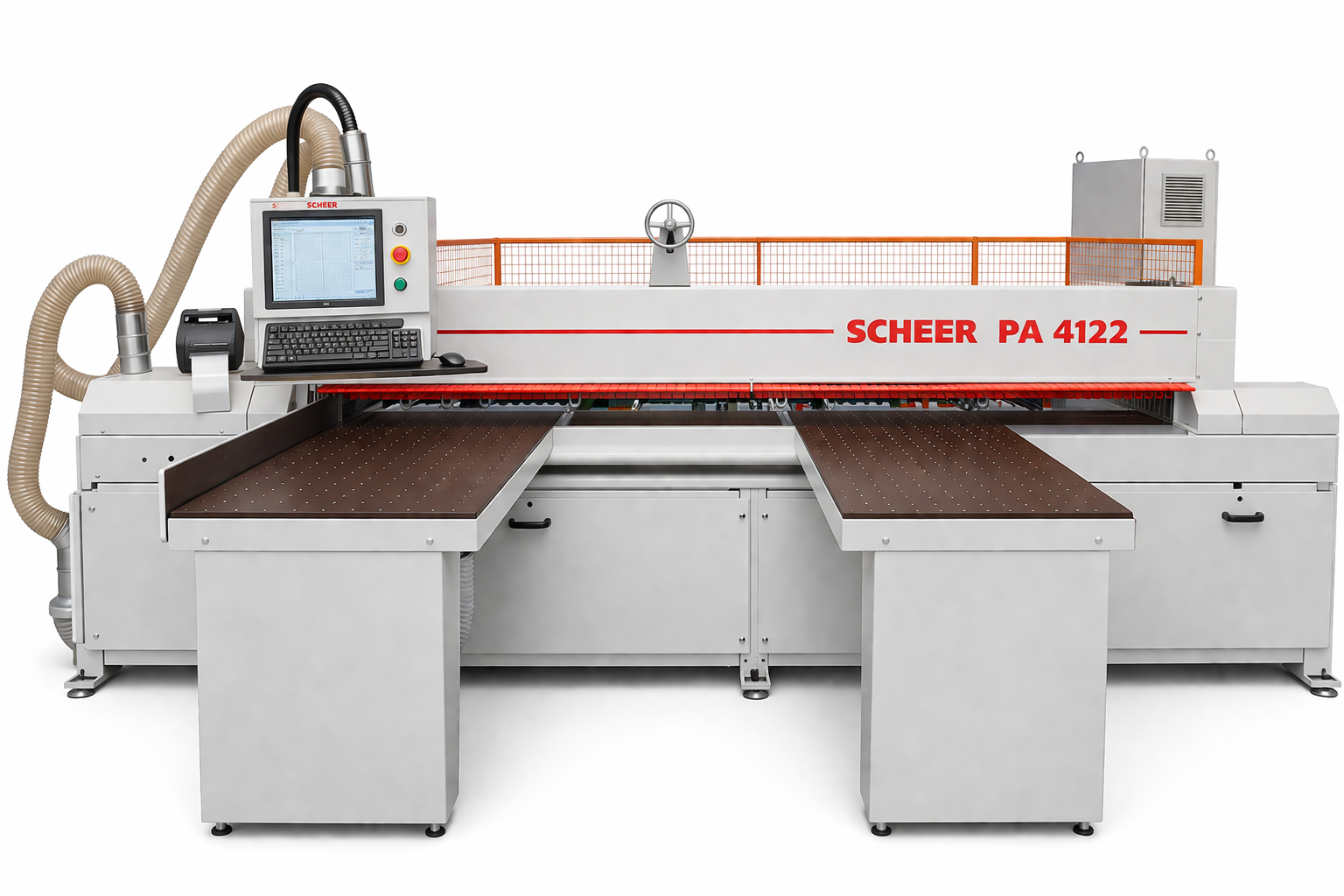

Plattenaufteilanlage PA 4122

(Art.Nr.: PA 4122)

Mobile Preview: Plattenaufteilanlage PA 4122

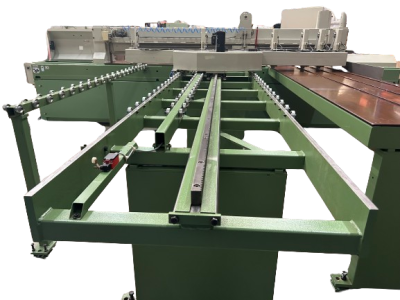

Mobile Preview: Spannbalken und Schieber

(Art.Nr.: PA 4122)

Plattenaufteilanlage PA 4122

Lieferzeit:
1 Woche

1 Woche

Preis auf Anfrage

Beschreibung

Produktbeschreibung: Plattenaufteilanlage PA 4122

Die PA 4122 ist eine leistungsstarke und vielseitige Plattenaufteilanlage, die höchste Präzision und Effizienz bietet. Mit einer Tischlänge, Anschlagtiefe und maximalen Schnittlänge von jeweils 3100 mm ist sie ideal für eine Vielzahl von Anwendungen in der Holz- und Plattenverarbeitung geeignet. Nach einer kürzlich durchgeführten Generalüberholung durch unsere geschulten Techniker bieten wir Ihnen 1 Jahr Gewährleistung.

Besonderheit: Die Anlage ist mit einem modernen Steuerungscomputer ausgestattet, der die Integration in Ihr Unternehmensnetzwerk ermöglicht. Gleichzeitig bleibt die gewohnte, benutzerfreundliche Bedieneroberfläche erhalten.

Technische Merkmale:

Schnittkapazität:
- Tischlänge: 3100 mm
- Anschlagtiefe: 3100 mm
- Maximale Schnittlänge: 3100 mm
- Maximale Schnitthöhe: 70 mm (3-stufige Schnitthöhenverstellung)
Sägeeinheit:
- Automatisch laufendes Sägeaggregat
- Stufenlos regelbare Vorschubgeschwindigkeit (2–50 m/min)
- Rückschubgeschwindigkeit: 70 m/min
- Geregeltes Austauchen aus dem Material für präzise Schnitte
- Vorritzsäge von außen einstellbar
Materialhandling:
- Luftkissentische für leichtes Bewegen der Werkstücke
- Geschlossene Pertinaxplatten für kleinere Werkstücke bis 2400 mm, ansonsten Röllchenbahnen
- Halbautomatische Winkelanpress-Einrichtung bis 2400 mm
Schieber:
- Parallelanschlag mit 6 Klemmfingern, angetrieben durch Servomotor
- Vorschubgeschwindigkeit: bis 25 m/min
- Rücklaufgeschwindigkeit: bis 40 m/min
- Integrierte Restschnitteinrichtung
Sicherheit:
- Schutzhaubenverriegelung und Lamellenschutzvorhang (staubgeprüft)
- Integrierte Absaugkanäle
- CE-konform

Steuerung und Bedienung:Display und Steuerung:

- 15-Zoll-Flachbildschirm im schwenkbaren Bedienpult mit Tastatur und Maus
- Modernes Linux Ubuntu Betriebssystem
- Bedienprogramm mit grafischer Darstellung der Schnittpläne und des Ablaufes
Konnektivität:
- Netzwerkfähig (kompatibel mit Windows, Linux, Mac und Novell)
- Fernwartung und Updates möglich
Optimierung und Etikettierung (optional):
- Optimierung der Schnittpläne im Büro (mit OPTIMAX) oder direkt an der Maschine (Optimin)
- Frei einstellbare Etiketten, Etikettendruck während des Sägens

Diese Maschine vereint modernste Technologie mit bewährter Leistung und bietet so eine optimale Lösung für anspruchsvolle Plattenbearbeitung.

Merkmale

Es handelt sich um eine Plattenaufteilanlage PA 4122, mit einer Tischlänge und Anschlagtiefe von 3100 mm sowie einer maximalen Schnittlänge von 3100 mm.
Eine genaue Beschreibung entnehmen Sie bitte dem Tab Produkttext
Eine Generalüberholung fand vor kurzem durch unsere geschulten Techniker statt, wir bieten 1 Jahr Gewährleistung. Besonderes Merkmal ist der neue Steuerungscomputer, der Sie in die Vorzüge eines modernen Betriebssystems bringt, um die Maschine in Ihr Unternehmsnetzwerk einzubinden, während die gewohnte Bedieneroberfläche erhalten bleibt.

3100 mm Anschlagtiefe, 3100 mm Schnittlänge, 3100 mm Tischlänge
70 mm maximale Schnitthöhe, 3-Stufen-Schnitthöhenverstellung
Automatisch laufendes Sägeaggregat, Vorschubgeschwindigkeit stufenlos regelbar (2-50 m/min), Rückschubgeschwindigkeit 70 m/min
Vorritzsäge von außen einstellbar
Geregeltes Sägeaggregat für verlangsamtes Austauchen aus dem Material
Halbautomatische Winkelanpress-Einrichtung bis 2400 mm
Luftkissentische
Geschlossene Pertinaxplatten bis 2400 mm für kleine Werkstücke, ansonsten Röllchenbahnen
Schieber mit Parallelanschlag und 6 Klemmfingern, angetrieben durch Servomotor über Zahnstange, max. 25 m/min im Vorschub - 40 m/min im Rücklauf
Restschnitteinrichtung
Siemens speicherprogrammierbare Steuerung (SPS)
Schutzhaubenverriegelung, Lamellenschutzvorhang, staubgeprüft, integrierte Absaugkanäle
Die Maschine entspricht den CE-Richtlinien

Bedienungsmerkmale:

15" Flachbildschirm im schwenkbaren Bedienpult mit Tastatur und Maus
Modernstes Linux Ubuntu Betriebssystem, Bedienprogramm mit grafischer Darstellung der Schnittpläne und des Ablaufes
(Drahtlos-)Netzwerkfähig (kompatibel zu Windows, Linux, Mac und Novell Netzwerken), Fernwartung und Updates möglich
Optimierung der Schnittpläne im Büro (optional, Optimierungsprogramm OPTIMAX) oder an der Maschine (Optimin)
Frei einstellbare Etiketten, Etikettendruck während des Sägens - optional

Produkttext

Plattenaufteilanlage PA 4122 - 3100 x 3100 DNC-AT

Diese gebrauchte Plattenaufteilanlage wurde im Jahr 2002 gebaut und von den Technikern der Hans Koch GmbH generalüberholt. Wir bieten Ihnen 1 Jahr Gewährleistung auf diese Maschine.

Mit einer Tischlänge von 3100 mm und einer Anschlagtiefe von 3100 mm sowie einer Schnittlänge von 3100 mm ist die Maschine platzsparend und gehört zur Kompaktklasse. Die Schnitthöhe beträgt maximal 70mm.

Die Längsschnittsäge FM 16-3100 besitzt gehärtete Führungen, auf denen das Sägeaggregat automatisch vor- und zurückläuft. Im Rücklauf wird der Sägewagen automatisch abgesenkt. Die Vorschubgeschwindigkeit beträgt 2- 50 m/min und ist über ein Potentiometer stufenlos regelbar. Die Rücklaufgeschwindigkeit erreicht im Eilgang 70 m/min, so sind zügige Bearbeitung und maximale Produktivität garantiert.

Die Vorritzsäge ist von außen einstellbar, ganz ohne Öffnen der Schutzhaube. Dadurch wird eine absolut ausrissfreie Schnittkante erreicht. Das Sägeaggregat wird geregelt über einen Servoantrieb, hier wird eine genaue Positionierung des Sägeaggregates ermöglicht - gut für Sonderprogramme und hohe Zeitersparnis.
Das geregelte Sägeaggregat ermöglicht das verlangsamte Austauchen des Sägeblattes aus dem Schnittgut sowie das Sägen von Ausschnitten, d. h. das Auftauchen des Sägeblattes im Werkstück ist genau regelbar.
In der Höhe ist das Sägeblatt durch eine 3-Stufen-Schnitthöhenverstellung positionierbar.

Für Ihre Sicherheit verfügt die Maschine über eine Schutzhaubenverriegelung und einen Lamellenschutzvorhang sowie diverse Notausschalter.
Für eine Späneabsauganlage sind bereits Absaugkanäle im Maschinenfuß und im Druckbalken gelegt. Die Maschine ist staubgeprüft und der geforderte Grenzwert von 2 mg/m3 wird deutlich unterschritten. Natürlich entspricht die Maschine den CE-Richtlinien.

Für präzise rechtwinklige Schnitte ist außerdem eine halbautomatische Winkelanpress-Einrichtung mit Anpressklaue für Querschnitte integriert, deren Verstellbereich bis 2400 mm reicht.

Das Material wird über die Werkstückauflagetische mit Luftkisseneinrichtung spielend leicht in die Maschine gelegt. Dort übernimmt ein federnd gelagerter Materialschieber, welcher mittels eines Servomotors über Zahnrad direkt angetrieben und gesteuert wird, mit Parallelanschlag und 6 Klemmfingern das Werkstück. Dieser erreicht im Vorschub aus Sicherheitsgründen maximal 25 m/min, im Rücklauf 40 m/min.
Im Bereich des Winkelanschlagtisches sind geschlossene Pertinaxplatten vorhanden, die auch die Aufteilung von schmalen Leisten ermöglichen, ansonsten erlauben Röllchenbahnen das leichte Verschieben der Platten auf dem Materialvorschubtisch.
Auch Restschnitte sind dank Restschnitteinrichtung bis minimal 5 mm für ein verlustfreies Arbeiten möglich.

Gesteuert wird die Säge über eine DNC-AT-Multi-Mikroprozessoren-Steuerung mit Siemens Automatisierungsgerät.
Der Maschinenführer bedient die Maschine an einem schwenkbaren Bedienpult mit 15" Flachbildschirm sowie Tastatur und Maus. Das Maschinenprogramm zeigt die grafische Darstellung der Schnittpläne sowie des Arbeitsablaufes der Anlage für eine noch einfachere Bedienbarkeit. Herzstück der überarbeiten Maschine ist ein Computer mit 128GB SSD, (drahtlos) Netzwerkfähigkeit, 4GB Arbeitsspeicher und Intel Celeron Prozessor - auf diesem läuft das modernste Linux Ubuntu 14.04, wodurch langfristige Verfügbarkeit von Ersatzteilen garantiert ist und Ihnen alle Möglichkeiten eines modernen Computers offen stehen. Schnittpläne optimieren Sie entweder ganz komfortabel im Büro und schicken diese dann per Netzwerk an Ihre Säge oder Sie erledigen dies direkt an der Maschine.

Sollte etwas mal nicht funktionieren haben unsere Techniker die Möglichkeit per Fernwartung auf Ihre Maschine zuzugreifen sowie Updates einzuspielen.

Weitere Daten:
Sägemotor 7,0 kW - Ritzermotor 1,1 kW (separat abschaltbar)

Zubehör:
1 Kreissägeblatt KSB 4005 für Sägemotor, ø 305 mm, Z = 60
1 Kreissägeblatt KSB 4006 für Ritzermotor, ø 200 mm, Z = 60 konisch
