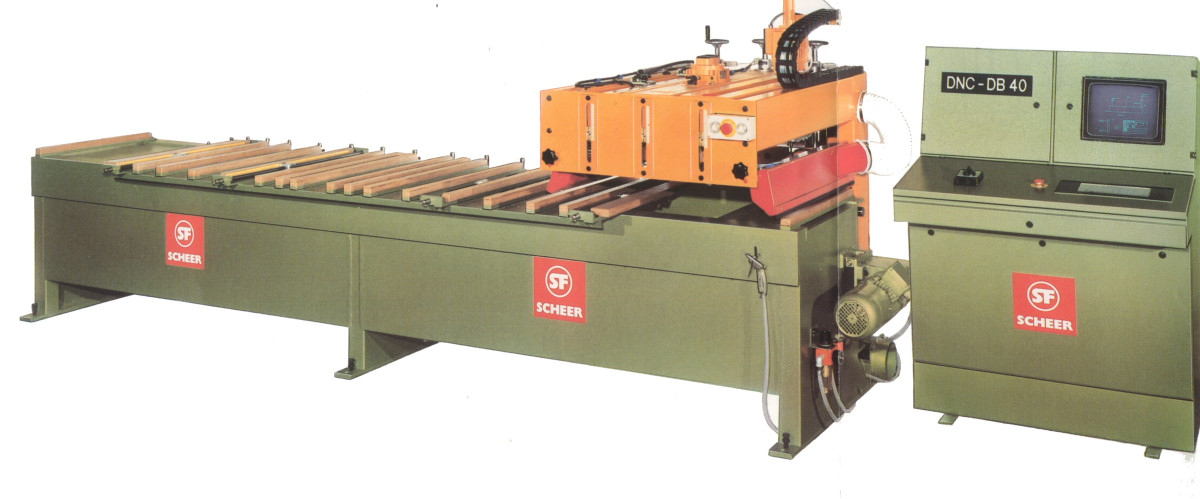

Diese gebrauchte SCHEER Flächenbohrmaschine
DB 40 wurde funktionsüberprüft - dabei wurde auch die Maschinengeometrie neu eingestellt um höchste Präzision zu gewährleisten.
Die SCHEER-Dübellochbohrmaschine DB 40 ist speziell für das Bohren von
Dübellöchern, Lochreihen- und Gruppen und Möbelbeschlägen konstruiert; sie ermöglicht all diese Arbeiten schnell, präzise und ohne Werkzeugwechsel oder Anschlagverstellungen durchzuführen.
Die Maschine besteht aus einem schweren Maschinenbett mit Werkstückauflage und eingebauten, gehärteten Rundführungen, auf denen ein Support mit den entsprechenden Bohrgruppen aufgebaut ist. Dieser Support wird in Längsrichtung über einen Gleichstrom-Getriebemotor mit 4-Quadrantenregelung gesteuert. Die Fahrgeschwindigkeit des Supportes beträgt 350 mm/sec.
Die Maßerfassung erfolgt über Impulsgeber und Meßzahnstange. Die Maßauflösung beträgt
0,05 mm - das bedeutet höchste Anfahrgenauigkeit!
Der Bohrsupport ist serienmäßig mit folgenden Bohrgruppen bestückt:
a) 1 Bohrgruppe Motorleistung 2,2 kW, 220/380 Volt, 50 Hz, 25-spindlig, Spindelabstand 32 mm für
Konstruktionsbohrungen
b) 1 Bohrgruppe mit 2 Bohraggregaten je 1,1 kW, 220/380 Volt, 50 Hz, 5-spindlig, Spindelabstand 32 mm für
Lochgruppen bzw. Lochreihen, für Schrankverbinder und Schloßbohrungen
c) 1 Quersupport, gesteuert in Y-Achse, motorisch verfahrbar, Fahrgeschwindigkeit 350 mm/sec., Verfahrweg 800 mm, bestückt mit 1 Bohraggregat 1,1 kW, 220/380 Volt, 50 Hz., 3-spindelig, Abstand 32 mm. Jede Spindel einzeln ansteuerbar. Die Einstellung der in der Y- und Z-Achse erfolgt nach Maßskala.
d) Nutsägeeinrichtung auf 4. Spindel
Arbeitsbreite: 825 mm
Arbeitslänge: 2700 mm
Durch Auslegerbauweise des Supportes können auch längere Werkstücke ohne weiteres gebohrt werden - keine störenden Portalträger.
Die pneumatische Werkstückspannung geschieht über 2 getrennte Schaltkreise, welche automatisch entsprechend der Werkstücklänge zugeordnet werden. Der Maschinentisch wird über den gesamten Arbeitsbereich abgesaugt. Bei der eingebauten Elektronik handelt es sich um ein DNC 40 - Multiprozessor-System, d.h. eine Dialogorientierte Nummerische Steuerung. Die Maschinenbedienung und Maßeingaben erfolgen im Dialogverkehr am Bildschirm. Die Maße des Bohrplans werden über eine Tastatur direkt in den Computer eingegeben und auf dem Bildschirm sichtbar gemacht. Der eingegebene Bohrplan wird graphisch dargestellt, mit fortlaufenden Nummern versehen und abgespeichert. Die Abspeicherung der Bohrpläne geschieht über ein eingebautes Diskettenlaufwerk auf Disketten. Die Speicherkapazität ist dadurch nahezu unbegrenzt.
Vereinbaren Sie bitte einen Vorführtermin bei uns im Hause.
