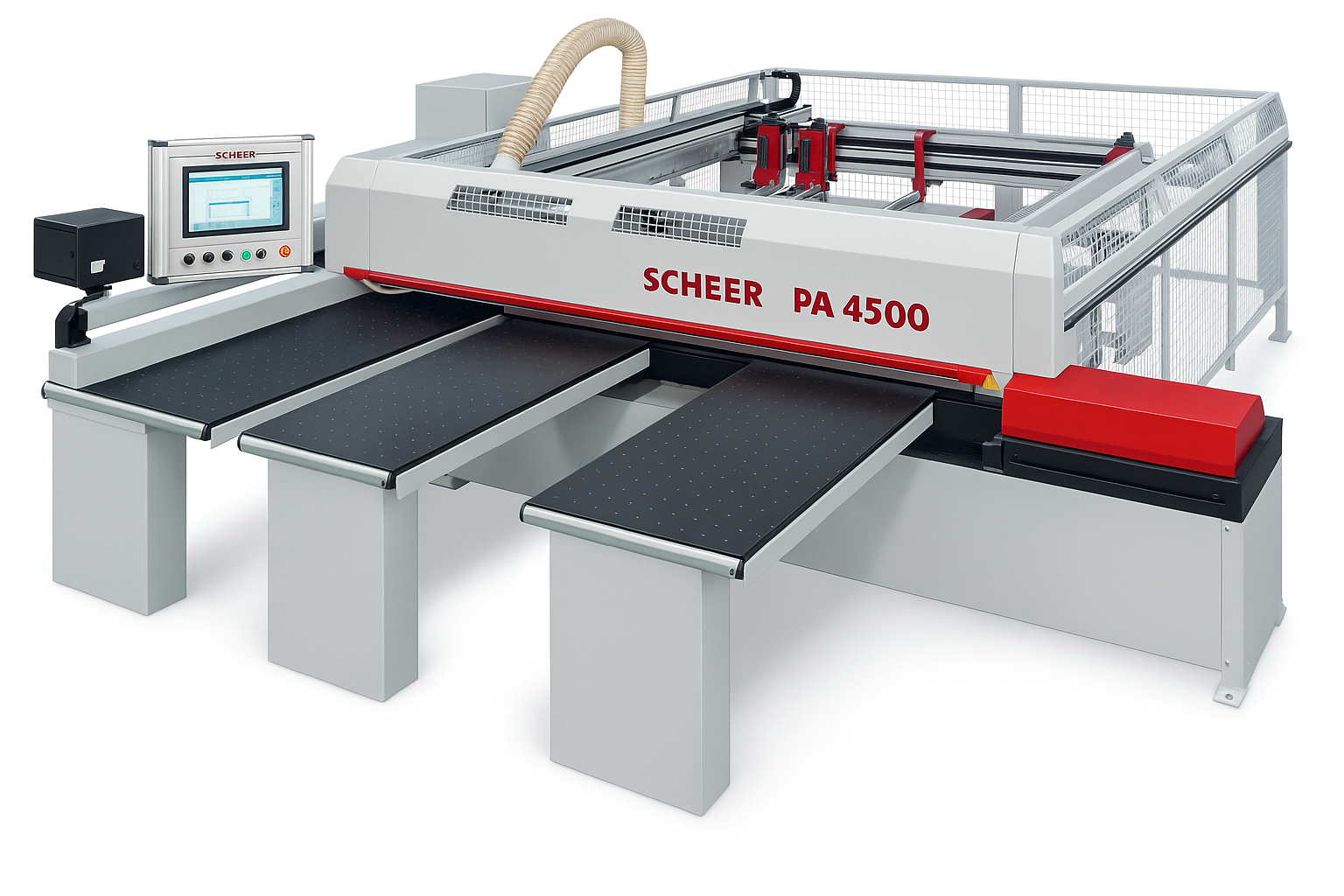

Plattenaufteilanlage PA 4500

 Technische Hauptdaten

• Schnittlänge (max.): 3300 mm

• Schnitthöhe (stufenlos): bis 82 mm

• Hauptsägeblatt: Ø 315 mm | 60 Zähne | Schnittbreite 3,2 mm

• Vorritzsägeblatt: Ø 200 mm | konisch | Schnittbreite 3,2–4,0 mm

• Sägemotor: 9,0 kW

• Vorritzermotor: 1,1 kW

• Sägewagenantrieb: 2,32 kW

• Drehzahl Hauptsägeblatt: ca. 4400 U/min

• Sägewagenvorschub: 0–100 m/min (stufenlos)

• Sägewagenrücklauf: 150 m/min (abgesenkt)

• Elektrischer Anschluss: 400V / 50Hz / 3Ph

• Pneumatik: 6 bar, 15 NL/Takt

• Absaugung: 3 x 140 mm | Leistung: 3300 m³/h bei 20 m/s

• Arbeitshöhe: ca. 930 mm

• Winkelanschlag: links

• Schwere Guss-Wabenkonstruktion zur Schwingungsdämpfung

• Absolutwertgeber – höchste Positioniergenauigkeit (kein Referenzieren nötig)

• Strecken- und zeitoptimierter Sägewagenlauf

• Automatische Ölnebelschmierung & Führungs-Ausblasung

• Programmgesteuerte Sägeblattverstellung (Höhe & Vorritzseite)

• ProLock-Schnellspannsystem für das Sägeblatt

• Staubgeprüft – Emission: nur 0,65 mg/m³

• 1x Winkelanpress-Einrichtung WP 8500-1400

  • Verstellbereich: 0–2200 mm

  • Anpressdruck: ca. 480 N

  • Rückzugsfunktion für Plattentransport

• 1x Materialvorschubtisch HP 5130 – 33 x 33

  • Rückseitig montiert

  • Gehärtete Führungen & Zahnstangen

  • Rollenbahnsystem für leichtgängigen Transport

• 6 Klemmfinger: Teilung bei 70 / 262 / 454 / 838 / 1173 / 2630 mm

  • Servoantrieb mit ±0,1 mm Genauigkeit

• 1x Winkelanschlagtisch HP 5137-1-1465

• 1x Werkstückauflagetisch HP 5135-1-1465

  • Größe je 1465 x 800 mm

  • Pertinax-Beschichtung

• 1x Luftkisseneinrichtung LK 5169

  • Zentraler Radialventilator

  • Druck max. 2800 N/m²

• 1x Schaltschrank

  • Staubdicht, vibrationsgeschützt

  • Separat montiert

• Bedienfeld:

  • 19" TFT-Flachbildschirm

  • Tastatur & Trackball

• SIMATIC WinLC RTX Soft-SPS mit S7-Funktionalität

• PA-WIN10 Oberfläche auf Windows 10 Professional (64 Bit)

  • Updatefähig auf neueste Windows-Version

• Maßstabsgerechte Echtzeitsimulation

• Grafischer Schnittplaneditor

• Integrierte Schnittstellen (Etikettendruck, Plattenlagerverwaltung etc.)

• Netzwerkfähig, modular und zukunftssicher

• Handbetrieb: Einzelmaß, Kettenmaß, Besäumung, Resteverwertung

• Automatikbetrieb: Vollautomatische Abarbeitung von Schnittplänen

• Editor-Modus: Planung & Optimierung auf Basis von Stücklisten

• Wartung & Diagnose:

  • Integrierte Sägeblattvermessung

  • Einzelkomponentensteuerung
