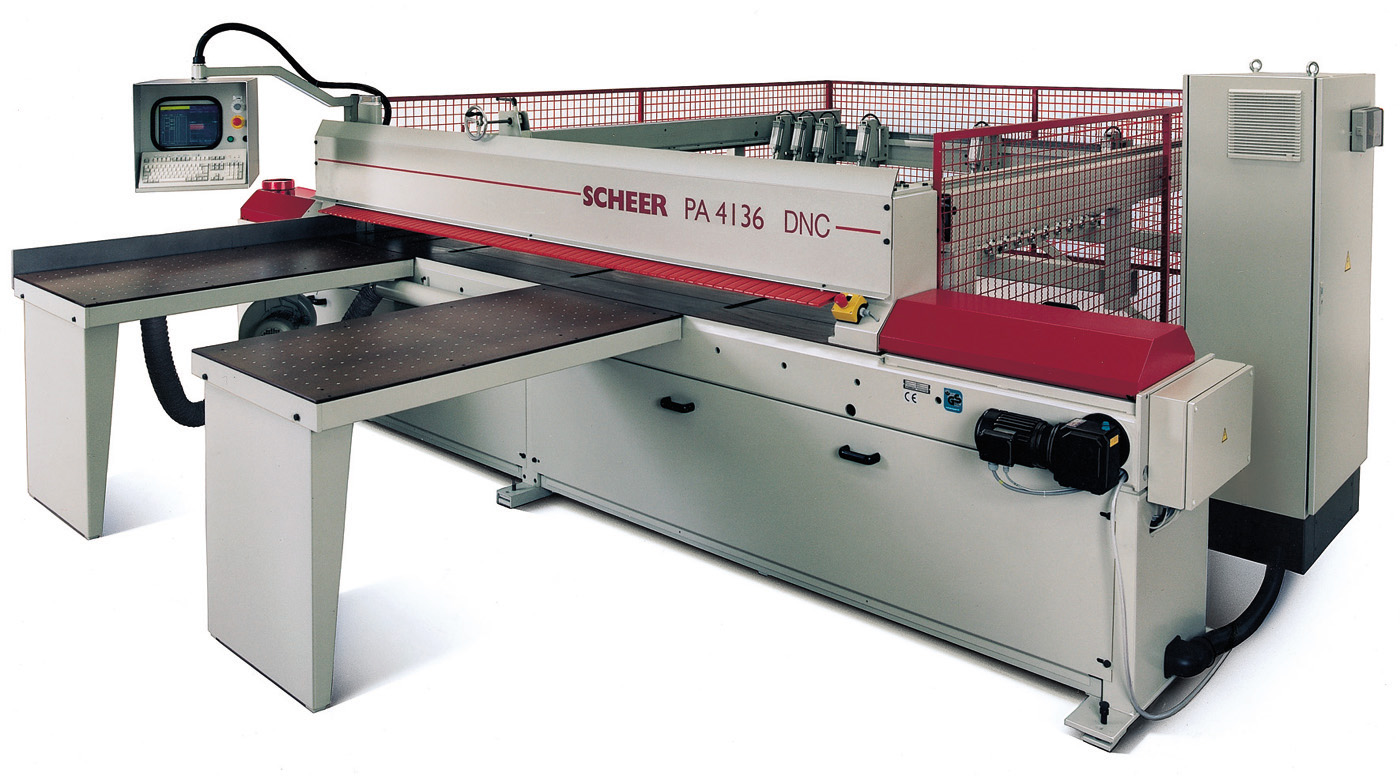

Plattenaufteilanlage PA 4136

Winkelanschlag links bestehend aus:

1 Längsschnittsäge FM 20-3100 mit gehärteten Führungen, mit automatischem Vor- und Rücklauf des Sägeaggregates (beim Rücklauf automatisch abgesenkt). Der Vorschub des Sägewagens erfolgt über einen Drehstromgetriebemotor und wird durch Frequenzumrichter gesteuert. Vorschubgeschwindigkeit 2 - 40 m/min., über Potentiometer stufenlos regelbar. Rücklaufgeschwindigkeit Eilgang 50 m/min., automatisch abgesenkt. Absaugkanäle im Maschinenfuß und im Druckbalken; Ritzsäge von außen einstellbar ohne Öffnen der Schutzhaube. Einschl. Schutzhaubenverriegelung, mit Lamellenschutzvorhang SZ 5008, 3-Stufen-Schnitthöheneinstellung LA 4143 und 6 Aussparungen im Spannbalken für Restschnitte bis minimal 5 mm. Sägemotor 7,0 kW   Ritzermotor 1,1 kW (separat abschaltbar) Schnittlänge 3100 mm, Schnitthöhe 70 mm.  Die Maschine ist staubgeprüft. Der geforderte Grenzwert von 2 mg/m3 wird deutlich unterschritten. Die Maschine entspricht den CE-Richtlinien.

1 Winkelanpreß-Einrichtung WP 5003 mit Anpreßklaue für Querschnitte, Verstellbereich für 2400 mm, vollautomatisch über Computer gesteuert.

1 Materialvorschubtisch HP 5091 mit 2 obenliegenden Führungen und Zahnstangenführung, mit Servoantrieb des Materialschiebers, Vorschubgeschwindigkeit 25 m/min. (aus sicherheitstechnischen Gründen begrenzt), Rücklaufgeschwindigkeit 40 m/min. Mit 6 Klemmfingern und 4 Doppelröllchenbahnen. Furnierfingeranschlägen LA 5027 gegen Mehrpreis. Im Bereich des Winkelanschlages geschlossene Pertinaxfläche. Tischlänge 3100 mm, Anschlagtiefe 3150 mm.

Mit DNC-AT-Multi-Mikroprozessoren-Steuerung mit Siemens S5-U95 Automatisierungsgerät und serienmäßig eingebautem PC mit Festplatte. Somit nahezu unbegrenzte Speichermöglichkeiten von Schnittplänen. Betriebssystem Ubuntu Linux; mit paralleler und serieller Schnittstelle.
Einbindung in Ihr Unternehmensnetzwerk, optimieren Sie die Schnittpläne im Büro und schicken Sie diese dann per (wireless) LAN an die Säge
Multitasking
Drucken per USB - Schnittstelle
Fernwartung via Internet / Remotedesktop und Teamviewer für sofortige Hilfe
Mehrsprachige Dialogprogrammierung. Mit 15“ Flachbildschirm, und Multi-Funktionstastatur im schwenkbaren Bedienpult zur optimalen Handhabung. Grafische Darstellung der Schnittpläne und des Arbeitsablaufes der Anlage.
Einbindung in Ihr Unternehmensnetzwerk, optimieren Sie die Schnittpläne im Büro und schicken Sie diese dann per
(wireless) LAN an die Säge

Bedienerfreundliche Dialogprogrammierung über folgende Menüs:
Handbetrieb, Automatikbetrieb, Optimierungsprogramme.
- Einzel- und Kettenmaßbetrieb für Restebearbeitung - Sonderprogramme zum Nuten  - Bearbeitung furnierter Teile - Neuanlage bzw. Korrektur von Schnittplänen - Abarbeiten von Optimierungsaufträgen über Diskette oder Online (Online gegen Mehrpreis)  - OPTIMAX - die Optimierung fürs Büro - minimaler Verschnitt und alle notwendigen Informationen wie Bedarf der Platten, Verschnittprozentsatz, Materialkosten,... - OPTIMIN - direkte Eingabe einer Stückliste an Maschinen-PC-Optimierung, Abarbeiten der Schnittpläne

1 Optimierungsprogramm OPTIMIN Optimierungsprogramm zum direkten Einsatz an Plattenaufteilanlagen der neuen Serie PA mit PC-Steuerung. Eingabe der Stücklisten am Maschinen-PC. Das Optimierungsprogramm ermittelt die optimalen Schnittpläne. Diese werden sofort zur Abarbeitung an der Plattenaufteilsäge zur Verfügung gestellt. Die Software ist über einen Hardwareschlüssel gesichert.

1 Winkelanschlagtisch / links  HP 5085
zum vorderseitigen Anbau an die Grundmaschine.
 - Präzisionsbearbeitetes Stahlprofil als Winkelanschlag.
 - Tischauflage aus abriebfestem „Pertinax“-Laminat.
- Format: 1.720 mm x 800 mm

1 Werkstückauflagetisch  HP 5025
zum vorderseitigen Anbau an die Grundmaschine.
- Tischauflage aus abriebfestem „Pertinax“-Laminat.
- Format: 1.720 mm x 800 mm

1 Luftkisseneinrichtung LK 5030 in den vorderen Auflagetischen HP 5025 und HP 5085

1 Kreissägeblatt KSB 4005 für Sägemotor, ø 305 mm, Z = 60

1 Kreissägeblatt KSB 4006 für Ritzermotor, ø 200
