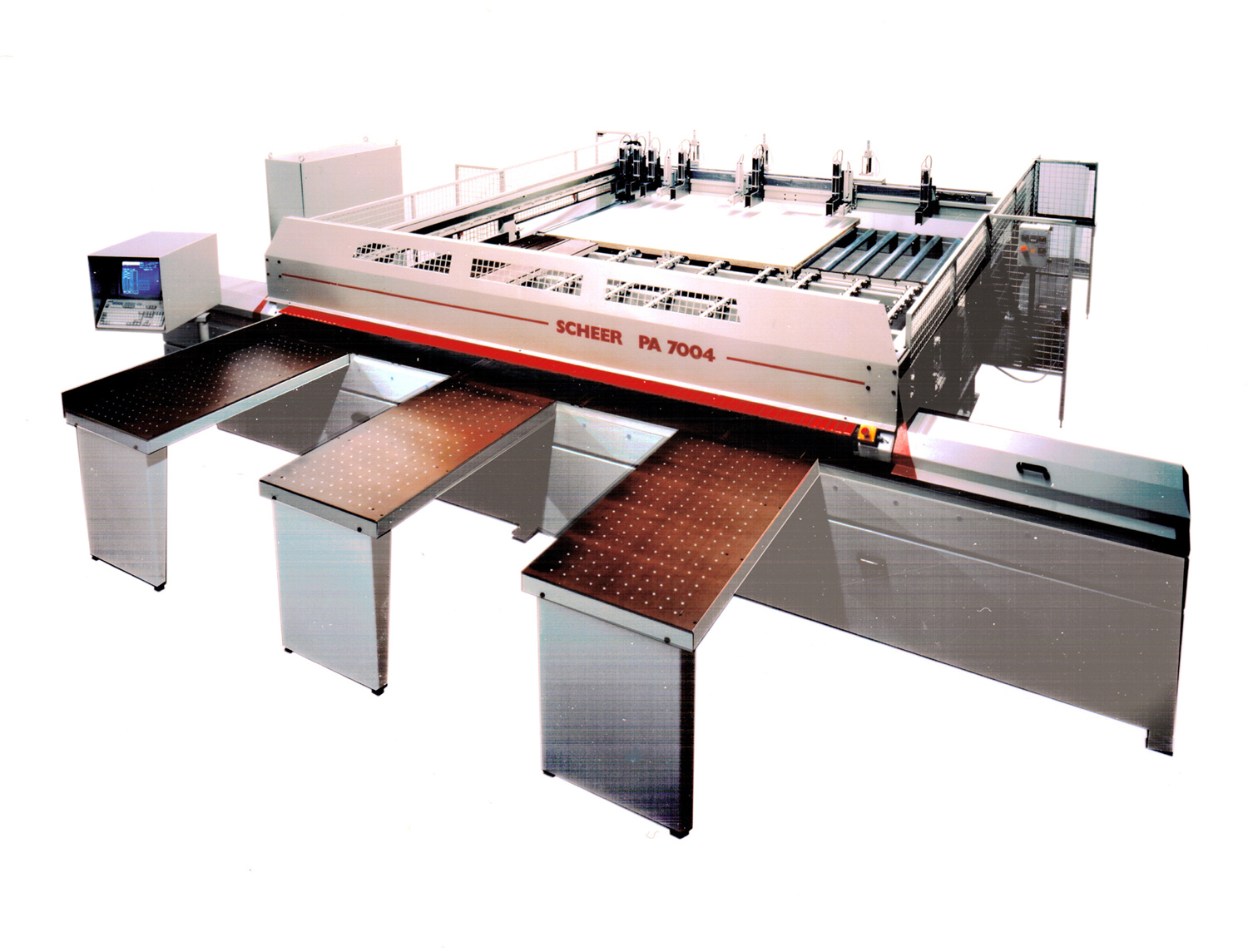

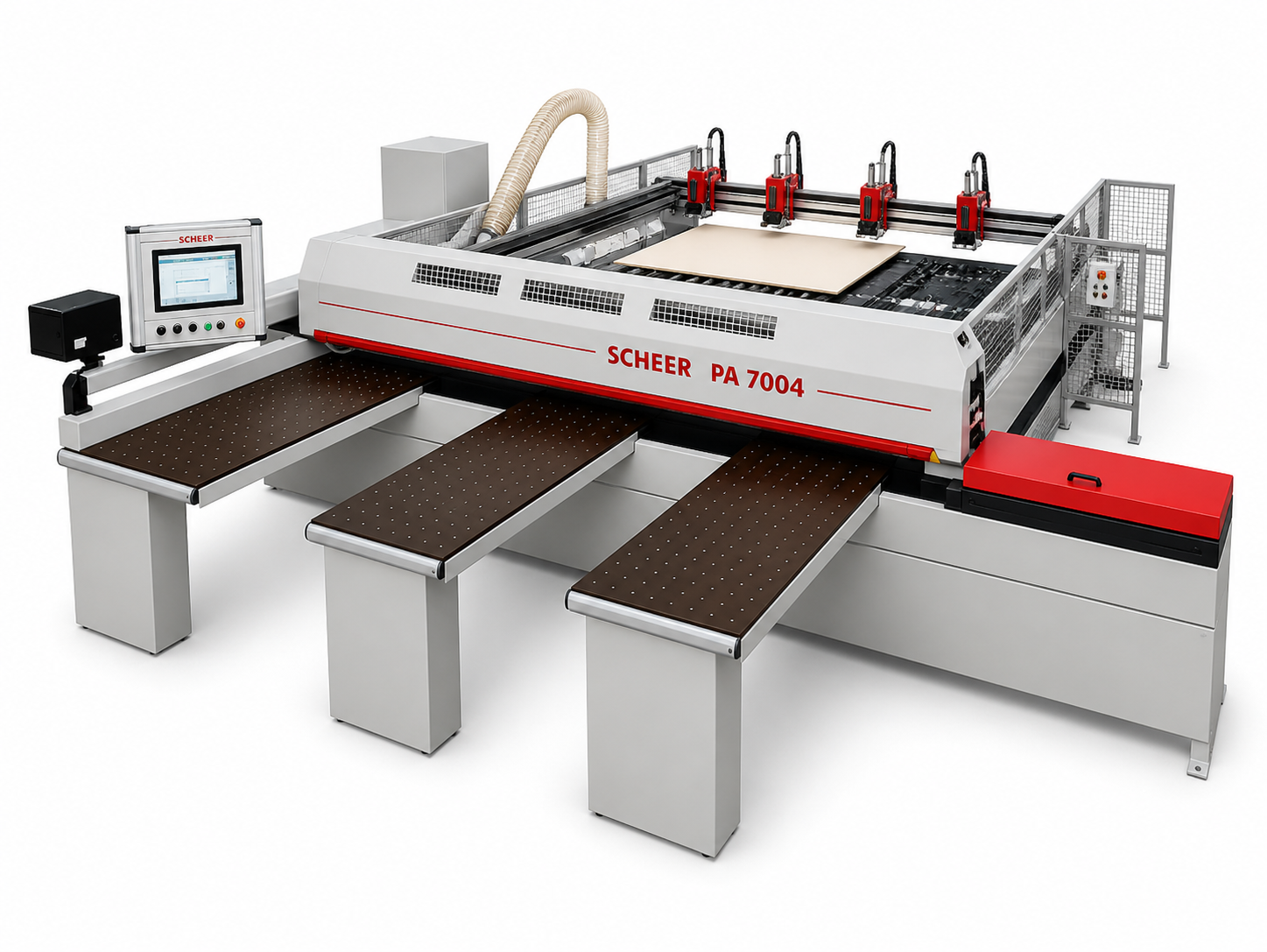

Plattenaufteilanlage PA 7004 4200 x 4681
Diese gebrauchte Plattenaufteilanlage wurde im Jahr 2001 gebaut und von den Technikern der Hans Koch GmbH generalüberholt. Wir bieten Ihnen 1 Jahr Gewährleistung auf diese Maschine.

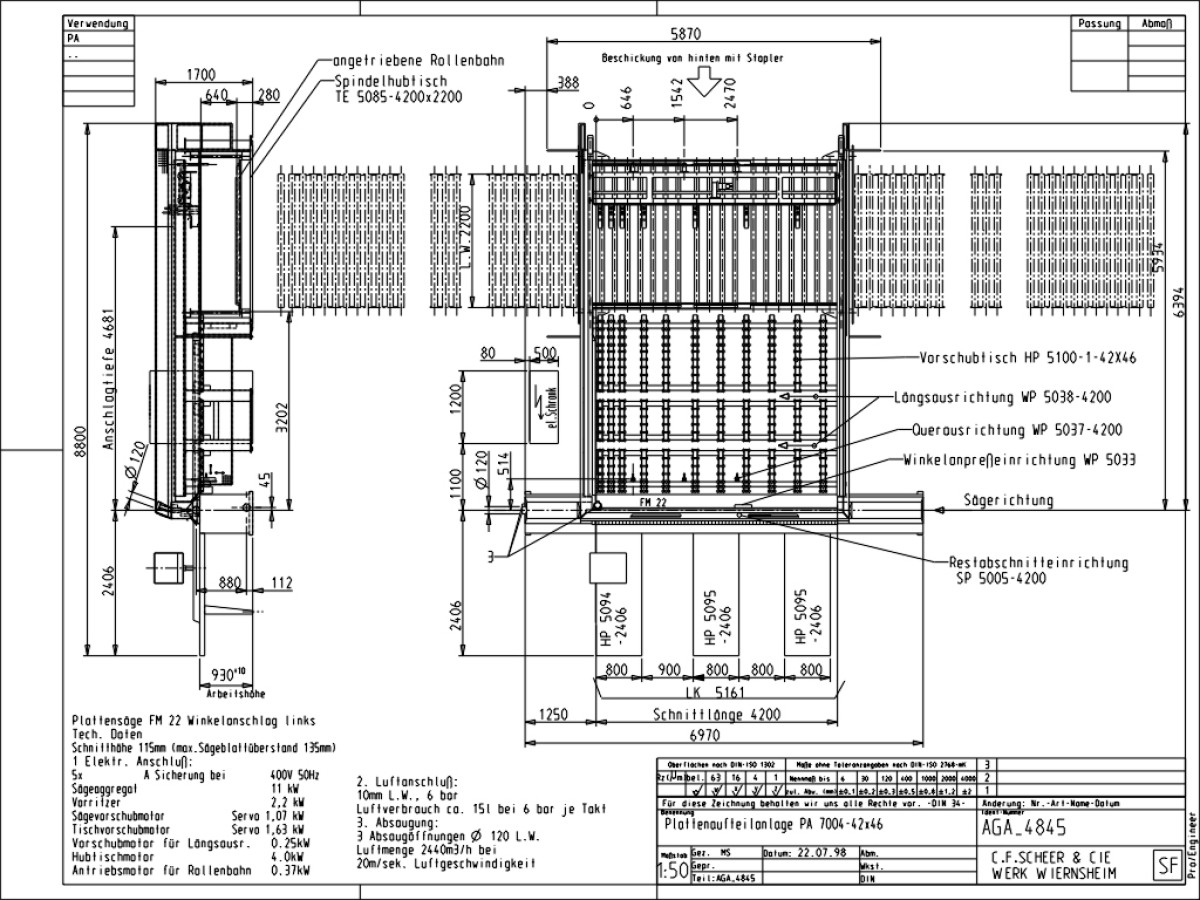

Mit einer Tischlänge von 4200 mm und einer Anschlagtiefe von 4681 mm sowie einer Schnittlänge von 4200 mm gehört die platzsparende Maschine zur größeren Kompaktklasse. Die Schnitthöhe beträgt maximal 115 mm.
Die Längsschnittsäge FM 22-4200 besitzt gehärtete Führungen, auf denen das Sägeaggregat automatisch vor- und zurückläuft. Im Rücklauf wird der Sägewagen automatisch abgesenkt. Die Vorschubgeschwindigkeit beträgt 2- 70 m/min und ist über ein Potentiometer stufenlos regelbar. Die Rücklaufgeschwindigkeit erreicht im Eilgang 100 m/min, so sind zügige Bearbeitung und maximale Produktivität garantiert.
Die Vorritzsäge ist über die Tastatur automatisch einstellbar, ganz ohne Öffnen der Schutzhaube. Dadurch wird eine absolut ausrissfreie Schnittkante erreicht. Das Sägeaggregat wird geregelt über einen Servoantrieb, hier wird eine genaue Positionierung des Sägeaggregates ermöglicht - gut für Sonderprogramme und hohe Zeitersparnis.
Das geregelte Sägeaggregat ermöglicht das verlangsamte Austauchen des Sägeblattes aus dem Schnittgut sowie das Sägen von Ausschnitten, d. h. das Auftauchen des Sägeblattes im Werkstück ist genau regelbar.
In der Höhe ist das Sägeblatt durch eine stufenlose Schnitthöhenverstellung bis 115 mm positionierbar.
Für Ihre Sicherheit verfügt die Maschine über eine Schutzhaubenverriegelung und einen Lamellenschutzvorhang sowie diverse Notausschalter.
Für eine Späneabsauganlage sind bereits Absaugkanäle im Maschinenfuß und im Druckbalken gelegt. Die Maschine ist staubgeprüft und der geforderte Grenzwert von 2 mg/m3 wird deutlich unterschritten. Natürlich entspricht die Maschine den CE-Richtlinien.
Für präzise rechtwinklige Schnitte ist außerdem eine vollautomatische Winkelanpress-Einrichtung mit Anpressklaue für Querschnitte integriert. Durch die automatisierte Steuerung über den Computer verlieren sie keine Zeit.

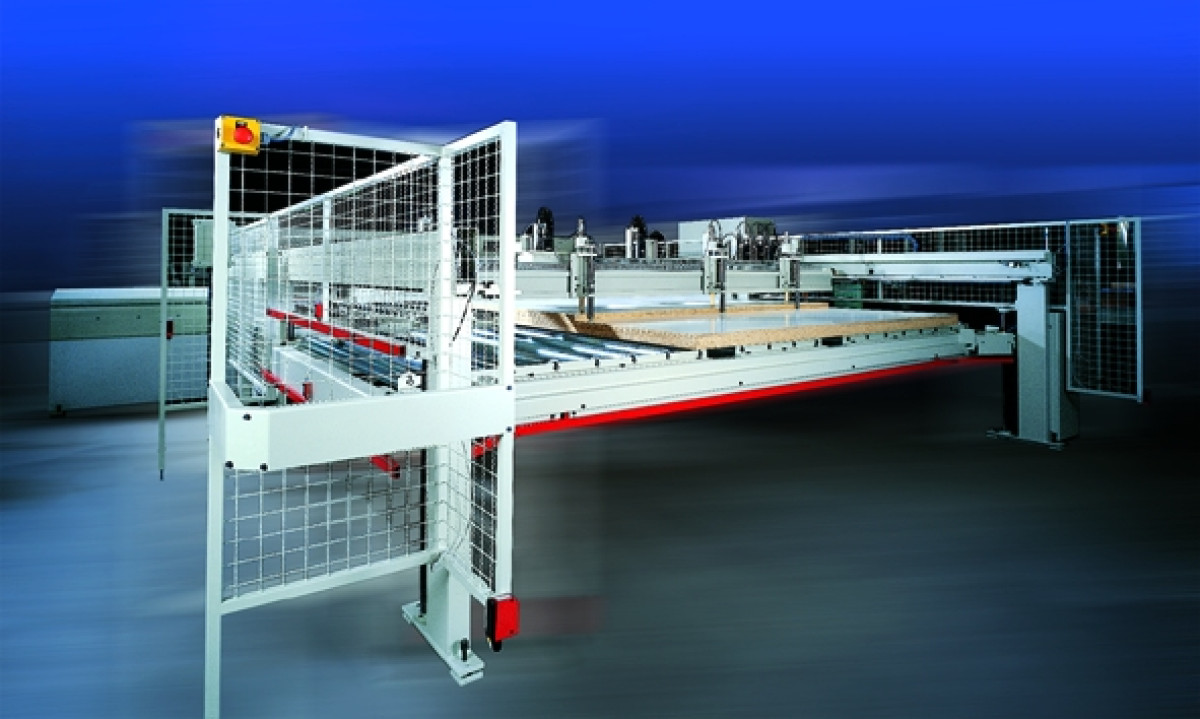

Das Material wird kann durch die Hubtischbeschickung von hinten automatisiert in die Maschine gezogen werden, die Beschickung erfolgt z.B. über einen Stapler. Alternativ können sie die übliche Beschickung über die Luftkissentische im Frontbereich nutzen.
Dort übernimmt ein federnd gelagerter Materialschieber, welcher mittels eines Servomotors über Zahnradantrieb direkt angetrieben und gesteuert wird, mit Parallelanschlag und 7 Klemmfingern das Werkstück. Dieser erreicht im Vorschub aus Sicherheitsgründen maximal 25 m/min, im Rücklauf 50 m/min.
Im Bereich des Winkelanschlags sind geschlossene Pertinaxplatten vorhanden, die auch die Aufteilung von schmalen Leisten ermöglichen, während ab 2400 mm Doppelröllchenbahnen Ihr Material kratzerfrei transportieren.
Auch Restschnitte sind dank Restschnitteinrichtung bis minimal 5 mm für ein verlustfreies Arbeiten möglich.
Gesteuert wird die Säge über eine Multi-Mikroprozessoren-Steuerung mit Siemens Automatisierungsgerät.
Der Maschinenführer bedient die Maschine an einem schwenkbaren Bedienpult mit 19" Flachbildschirm sowie Tastatur und Maus. Das Maschinenprogramm zeigt die grafische Darstellung der Schnittpläne sowie des Arbeitsablaufes der Anlage für eine noch einfachere Bedienbarkeit. Herzstück der überarbeiten Maschine ist ein Computer mit 128GB SSD, (drahtlos) Netzwerkfähigkeit, 4GB Arbeitsspeicher und Intel Prozessor - auf diesem läuft das modernste Linux Ubuntu, wodurch langfristige Verfügbarkeit von Ersatzteilen garantiert ist und Ihnen alle Möglichkeiten eines modernen Computers offen stehen. Schnittpläne optimieren Sie entweder ganz komfortabel im Büro und schicken diese dann per Netzwerk an Ihre Säge oder Sie erledigen dies direkt an der Maschine.
Sollte etwas mal nicht funktionieren haben unsere Techniker die Möglichkeit per Fernwartung auf Ihre Maschine zuzugreifen sowie Updates einzuspielen.
Weitere Daten:
Sägemotor 11,0 kW - Ritzermotor 2,2 kW (separat abschaltbar)
Zubehör:
1 Satz Sägeblätter hartmetall bestückt
